Linux系統下Open vSwitch的基本使用方法

日期:2017/3/2 16:26:41   编辑:Linux服務器

  什麼是OpenvSwitch

  OpenvSwitch,簡稱OVS是一個虛擬交換軟件,主要用於虛擬機VM環境,作為一個虛擬交換機,支持Xen/XenServer, KVM, and VirtualBox多種虛擬化技術。

  在這種某一台機器的虛擬化的環境中,一個虛擬交換機(vswitch)主要有兩個作用:傳遞虛擬機VM之間的流量,以及實現VM和外界網絡的通信。

  OpenvSwitch的組成

  ovs-vswitchd:守護程序,實現交換功能,和Linux內核兼容模塊一起,實現基於流的交換flow-based switching。

  ovsdb-server:輕量級的數據庫服務,主要保存了整個OVS的配置信息,包括接口啊,交換內容,VLAN啊等等。ovs-vswitchd會根據數據庫中的配置信息工作。

  ovs-dpctl:一個工具,用來配置交換機內核模塊,可以控制轉發規則。

  ovs-vsctl:主要是獲取或者更改ovs-vswitchd的配置信息,此工具操作的時候會更新ovsdb-server中的數據庫。

  ovs-appctl:主要是向OVS守護進程發送命令的,一般用不上。

  ovsdbmonitor:GUI工具來顯示ovsdb-server中數據信息。

  ovs-controller:一個簡單的OpenFlow控制器

  ovs-ofctl:用來控制OVS作為OpenFlow交換機工作時候的流表內容。

  啟用Open vSwitch的日志功能以便調試和排障

  Open vSwitch(OVS)是Linux平台上最流行的開源的虛擬交換機。由於當今的數據中心日益依賴於軟件定義網絡(SDN)架構,OVS被作為數據中心的SDN部署中的事實標准上的網絡元素而得到飛速應用。

  Open vSwitch具有一個內建的日志機制,它稱之為VLOG。VLOG工具允許你在各種網絡交換組件中啟用並自定義日志,由VLOG生成的日志信息可以被發送到一個控制台、syslog以及一個便於查看的單獨日志文件。你可以通過一個名為ovs-appctl的命令行工具在運行時動態配置OVS日志。

  這裡為你演示如何使用ovs-appctl啟用Open vSwitch中的日志功能,並進行自定義。

  下面是ovs-appctl自定義VLOG的語法。

  代碼如下:

  $ sudo ovs-appctl vlog/set module[:facility[:level]]

  Module:OVS中的任何合法組件的名稱(如netdev,ofproto,dpif,vswitchd等等)

  Facility:日志信息的目的地(必須是:console,syslog,或者file)

  Level:日志的詳細程度(必須是:emer,err,warn,info,或者dbg)

  在OVS源代碼中,模塊名稱在源文件中是以以下格式定義的:

  VLOG_DEFINE_THIS_MODULE();

  例如,在lib/netdev.c中,你可以看到:

  VLOG_DEFINE_THIS_MODULE(netdev);

  這個表明,lib/netdev.c是netdev模塊的一部分,任何在lib/netdev.c中生成的日志信息將屬於netdev模塊。

  在OVS源代碼中,有多個嚴重度等級用於定義幾個不同類型的日志信息:VLOGINFO()用於報告,VLOGWARN()用於警告,VLOGERR()用於錯誤提示,VLOGDBG()用於調試信息,VLOG_EMERG用於緊急情況。日志等級和工具確定哪個日志信息發送到哪裡。

  要查看可用模塊、工具和各自日志級別的完整列表,請運行以下命令。該命令必須在你啟動OVS後調用。

  代碼如下:

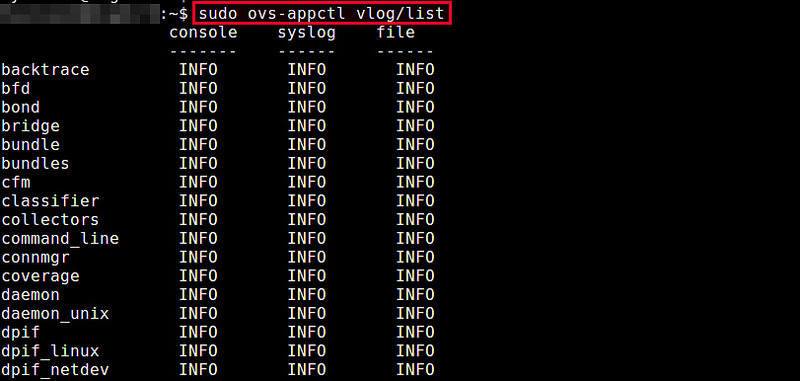

  $ sudo ovs-appctl vlog/list

  輸出結果顯示了用於三個場合(facility:console,syslog,file)的各個模塊的調試級別。默認情況下,所有模塊的日志等級都被設置為INFO。

  指定任何一個OVS模塊,你可以選擇性地修改任何特定場合的調試級別。例如,如果你想要在控制台屏幕中查看dpif更為詳細的調試信息,可以運行以下命令。

  代碼如下:

  $ sudo ovs-appctl vlog/set dpif:console:dbg

  你將看到dpif模塊的console工具已經將其日志等級修改為DBG,而其它兩個場合syslog和file的日志級別仍然沒有改變。

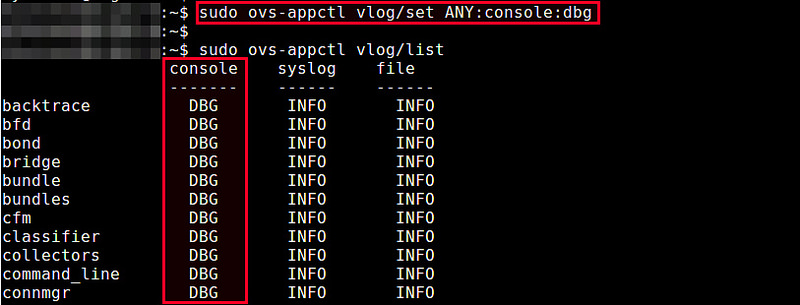

  如果你想要修改所有模塊的日志等級,你可以指定“ANY”作為模塊名。例如,下面命令將修改每個模塊的console的日志級別為DBG。

  代碼如下:

  $ sudo ovs-appctl vlog/set ANY:console:dbg

  同時,如果你想要一次性修改所有三個場合的日志級別,你可以指定“ANY”作為場合名。例如,下面的命令將修改每個模塊的所有場合的日志級別為DBG。

  代碼如下:

  $ sudo ovs-appctl vlog/set ANY:ANY:dbg
