XenServer多網卡綁定實現教程

xenserver通過 XenCenter可以綁定網卡，支持Active-Active和Active-Standby的模式，但是通過Xencenter只能綁定兩塊網卡為一組。更多的比如3塊一組、4塊一組，卻不能在這裡實現，這時候需要通過CLI進行操作。

在開始對多個網卡進行綁定之前，我們需要了解一下XenServer中關於綁定的一些處理方法和流程。

首先，在XenServer中創建一個Network對象，最後Bond會關聯到該對象，並分配給VM
規劃要綁定的物理網卡以及綁定模式
創建綁定（bond-create），關聯Network對象即可
我們在使用XenCenter創建綁定的時候，會自動的完成上面的過程，但是通過CLI來創建綁定，我們就需要手動來創建相關的對象了，同時我也會列出相關的截圖，方便理解。

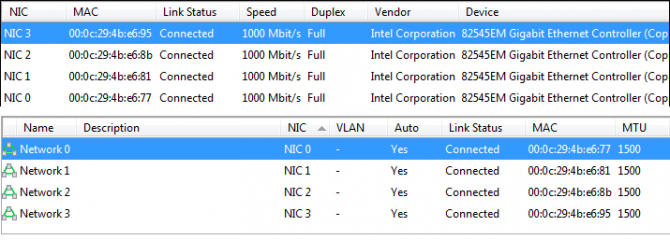

網卡列表圖示

我們可以看到，XenCenter中的顯示，主機默認4塊網卡，默認每個網卡一個Network對象。

命令手工綁定過程

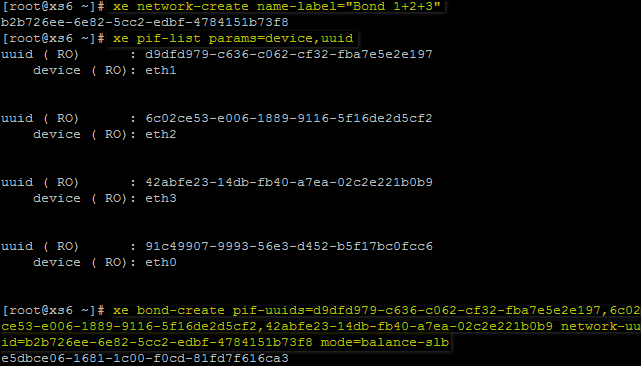

綁定過程：

#創建Network對象，成功後返回Network對象UUID
xe network-create name-label=”Bond 1+2+3″
#查看物理網卡UUID
xe pif-list params=device,uuid
#綁定eth1,eth2,eth3，並關聯到預先創建好的network對象
#可以指定綁定模式，XenServer6.0提供了兩種模式支持active-back和balance-slb
xe bond-create pif-uuids=<eth1,eth2,eth3 ‘s uuid> network-uuid=<network uuid>

在第一步中，完成了Network對象的創建以後，我們就可以在Network標簽中看到新創建的Network對象，另外其他四個物理網卡對應的Network對象也可以看到。

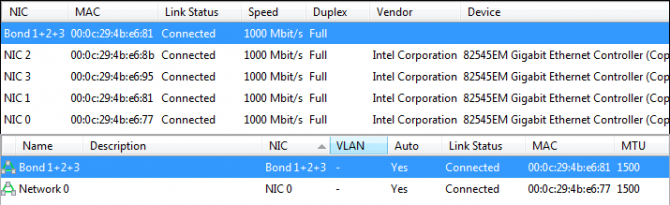

在完成了Bond的創建，並關聯上Network對象以後，我們可以發現，在Network顯示中，Bond 1+2+3的MAC地址已經自動生成，而，以前物理網卡eth1,eth2,eth3對象的Network 1，Network 2，Network 3已經消失了。這是因為，在創建網絡綁定的過程中，XenServer會解除物理網卡到以前網卡對象的關聯，防止再去使用單獨的物理網卡。 BTW：這裡只是說的是到Network對象的關聯被解決，而對應的內部Bridge還是存在的，具體大家可以自己去理解了。
