Multi Router Traffic Grapher------MRTG是一個監控網絡鏈路流量負載的工具軟件，通過snmp協議得到設備的流量信息，並將流量負載以包含PNG格式的圖形的HTML 文檔方式顯示給用戶，以非常直觀的形式顯示流量負載。
SNMP（imple Network Management Protocol,簡單網絡管理協議)的前身是簡單網關監控協議(SGMP)，用來對通信線路進行管理。隨後，人們對SGMP進行了很大的修改，特別是加入了符合Internet定義的SMI和MIB：體系結構，改進後的協議就是著名的SNMP。SNMP的目標是管理互聯網Internet上眾多廠家生產的軟硬件平台，因此SNMP受Internet標准網絡管理框架的影響也很大。現在SNMP已經出到第三個版本的協議，其功能較以前已經大大地加強和改進了。
下面來看一下其在Linux系統上的安裝方法：
（1）必須安裝snmp
復制代碼代碼如下:
rpm -qa|grep snmp* //查看是否安裝了snmp
yum -y install snmp* //安裝snmp
#vim /etc/snmp/snmpd.conf
rocommunity public //配置snmpv1模式
disk / 13102744 //配置系統的大小
disk /data 41279536 //配置數據盤的大小
service snmpd start //配置開啟snmp
chkconfig snmpd on //設置開機啟動
（2） 安裝mrtg
復制代碼代碼如下:
yum -y install mrtg*
（3）配置mrtg
復制代碼代碼如下:
//配置就是一個模板，大家只要把IP修改成自己的 內存修改成自己的大小就可以了 我是在本地測試的
HtmlDir: /data/wwwroot/mrtg //這裡是你網站的html地址 默認為 /var/www/mrtg
ImageDir: /data/wwwroot/mrtg //這裡是存放地址 默認為 /var/www/mrtg
LogDir: /var/lib/mrtg
ThreshDir: /var/lib/mrtg
#
#[網絡流入流出圖]
#
Target[eth0_lan]: /118.244.182.176:public@localhost
Options[eth0_lan]:growright
Language:utf8
Directory[eth0_lan]:eth1
MaxBytes[eth0_lan]: 5000000
Title[eth0_lan]: eht0流入流出圖
Kmg[eth0_lan]:K,M,G
YLegend[eth0_lan]:Bytes per Second
ShortLegend[eth0_lan]:B/s
Legend1[eth0_lan]:每秒流入量
legend2[eth0_lan]:每秒流出量
legendI[eth0_lan]:流入
legendO[eth0_lan]:流出
PageTop[eth0_lan]: <H1>網卡流入流程圖</H1>
PageFoot[eth0_lan]:<a href="www.jb51.net">jb51 Inc</a>
#
#[CPU的負載]
#
Target[cpuload]:.1.3.6.1.4.1.2021.11.50.0&.1.3.6.1.4.1.2021.11.53.0:public@localhost:
Options[cpuload]:nopercent,growright
Language:utf8
Directory[cpuload]:cpu
MaxBytes[cpuload]:100
Unscaled[cpuload]:dwym
Ylegend[cpuload]:CPU Utilization
Shortlegend[cpuload]:%
legend1[cpuload]:CPU用戶負載（%）
legend2[cpuload]:CPU閒置（%）
legendI[cpuload]:用戶
legendO[cpuload]:閒置
Title[cpuload]:CPU負載
PageTop[cpuload]:<h1>Cpu負載【用戶+閒置】</h1>
PageFoot[cpuload]:<a href="www.jb51.net">jb51 Inc</a>
#
#[內存使用]
#
Target[memory]:.1.3.6.1.4.1.2021.4.6.0&.1.3.6.1.4.1.2021.4.4.0:public@localhost:
Options[memory]:gauge,growright
Directory[memory]:mem
Language:utf8
MaxBytes1[memory]:514908
MaxBytes2[memory]:2096472
Kmg[memory]:K,M,G
kilo[memory]:1024
Unscaled[memory]:dwym
YLegend[memory]:Memory Btyes
ShortLegend[memory]:B
Legend1[memory]:已用Mem（Bytes）
Legend2[memory]:已用Swap(Bytes)
LegendI[memory]:已用Mem:
LegendO[memory]:已用Swap
Title[memory]:內存使用率
PageTop[memory]:<h1>內存使用量（Mem+Swap）</h1>
PageFoot[memory]:<a href="www.jb51.net">jb51 Inc</a>
#
#[硬盤使用率]
#
Target[disk]:.1.3.6.1.4.1.2021.9.1.8.1&.1.3.6.1.4.1.2021.9.1.8.2:public@localhost:
Options[disk]:gauge,growright
Language:utf8
Directory[disk]:disk
MaxBytes1[disk]:13102744
MaxBytes2[disk]:41279536
Kmg[disk]:K,M,G
Kilo[disk]:1024
Ylegend[disk]:Disk Bytes
Shortlegend[disk]:B
legend1[disk]:系統磁盤已用空間
legend2[disk]:數據盤已用空間
legendI[disk]:系統已用
legendO[disk]:數據已用
Title[disk]:硬盤空間使用率
PageTop[disk]:<h1>硬盤空間[系統盤+數據盤]</h1>
PageFoot[disk]:<a href="www.jb51.net">jb51 Inc</a>
#================================================================================
#監控系統負載[1分鐘+15分鐘]
#================================================================================
Target[systemload]: .1.3.6.1.4.1.2021.10.1.5.1&.1.3.6.1.4.1.2021.10.1.5.3:public@localhost:
Options[systemload]: gauge,nopercent,growright
Directory[systemload]: load
MaxBytes[systemload]: 3000
YLegend[systemload]: System Load
ShortLegend[systemload]:
Legend1[systemload]: 最近1分鐘系統負載(x100)
Legend2[systemload]: 最近15分鐘系統負載(x100)
LegendI[systemload]: 1分鐘負載:
LegendO[systemload]: 15分鐘負載:
Title[systemload]: 系統負載(x100)[1分鐘+15分鐘]
PageTop[systemload]:<h1>系統負載(x100)[1分鐘+15分鐘]</h1>
#================================================================================
#監控打開的TCP連接數[TCP連接數]
#================================================================================
Target[tcpopen]: .1.3.6.1.2.1.6.9.0&.1.3.6.1.2.1.6.9.0:public@localhost:
Options[tcpopen]: gauge,nopercent,growright
Directory[tcpopen]: tcpopen
MaxBytes[tcpopen]: 1000
YLegend[tcpopen]: Tcp Connections
ShortLegend[tcpopen]: 個
Legend1[tcpopen]: 打開的TCP連接數(個)
Legend2[tcpopen]:
LegendI[tcpopen]: TCP連接數:
LegendO[tcpopen]:
Title[tcpopen]: TCP連接數[TCP連接數]
PageTop[tcpopen]:<h1> TCP連接數[TCP連接數]</h1>
（4）設置啟動和corntab
mrtg安裝好後就已經在 /etc/cron.d/下有一個mrtg的文件了 我們只需要修改
復制代碼代碼如下:
*/2 * * * * root LANG=C LC_ALL=C /usr/bin/mrtg /etc/mrtg/mrtg.cfg --lock-file /var/lock/mrtg/mrtg_l --confcache-file /var/lib/mrtg/mrtg.ok //每兩分鐘 執行一次
第一次執行會有錯誤 所以我們必須手動執行三次 沒錯誤就可以了
復制代碼代碼如下:
LANG=C LC_ALL=C /usr/bin/mrtg /etc/mrtg/mrtg.cfg --lock-file /var/lock/mrtg/mrtg_l --confcache-file /var/lib/mrtg/mrtg.ok
（5）我們到目錄下生成index文件
復制代碼代碼如下:
/usr/local/mrtg/bin/indexmaker /etc/mrtg/mrtg.cfg --output=/data/wwwroot/mrtg/index.html --title="自己起名"

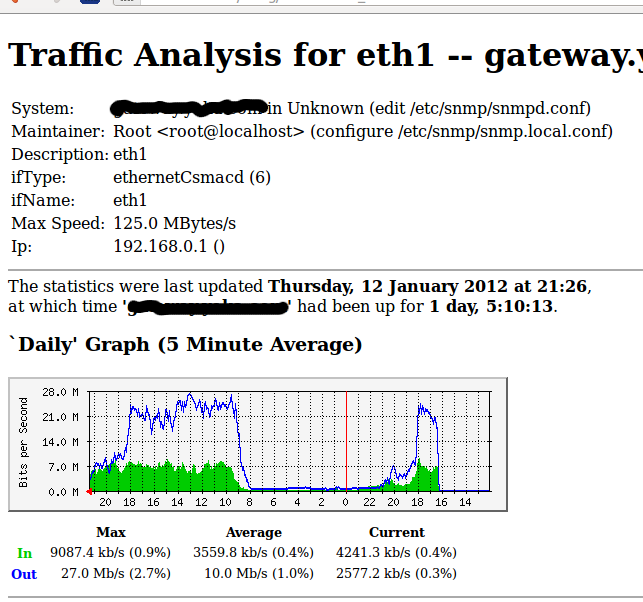

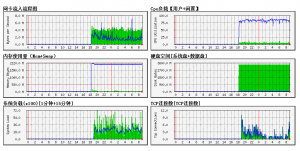

效果如下
