PF_KEY協議是IPSec的重要組成部分。密鑰管理進程利用PF_KEY與內核的SADB進行通信，實現SA（Security Association，安全聯盟）和SP（Security Policy，安全策略）的管理。本文將從PF_KEY協議構造和PF_KEY相關系統調用等方面描述OpenBSD內核中的PF_KEY實現。
利用IPSec技術可在IP層實現對數據包進行保護，降低了互聯網通信的風險。IPsec的安全服務是由通信雙方建立的安全聯盟（SA）來提供的。IPsec系統在處理輸入/輸出IP 流時必須參考安全策略庫(SPD)，並根據從SPD中提取的策略對IP流進行不同的處理，例如拒絕、繞過和進行IPsec保護。SA和SPD的管理是利用PF_key API來實現用戶進程和內核之間的通信，可以通過手工進行，也可以通過IKE來進行動態協商。
PF_KEY是用戶進程操作內核中的SADB（Security Associations Database）和SPD的編程接口。下面將從協議族構造、系統調用和PF_KEY socket實現三部分加以描述。
協議族構造
Net/3組把協議關聯到一個域中，並且用一個協議族常量來標識每個域。在OpenBSD定義的域包含以下的四個，分別是路由協議族、IP協議族、Unix協議族和PF_KEY協議族。同時定義了全局指針型變量domains，由它將協議族結構鏈接在一起。
初始化完成後，內核構建了圖1所示的數據結構。pfkey_domain定義的協議族為PF_KEY，Socket地址為PF_KEY。
在PF_KEY協議初始化過程中，系統還定義了指針數組，用於指向含有Socket操作函數的不同版本pfkey_version結構。pfkey_version結構定義在sys/net/pfkeyv2.h文件中。
圖1 初始化後的domain鏈表和protosw數組
目前OpenBSD實現的PF_KEY版本是2.0，該指針數組結構定義如下：
struct pfkey_version
{ int protocol;
int (*create)(struct socket socket);
int (*release)(struct socket *socket);
int (*send)(struct socket *socket, void *message, int len);
} = { PFKEYV2_PROTOCOL, &pfkeyv2_create, &pfkeyv2_release, &pfkeyv2_send };
PF_KEY socket實現
PF_KEY socket系統調用
當一個應用調用Socket時，進程用系統調用機制將三個獨立的整數傳給內核。syscall將參數復制到32bit值的數組中，並將數組指針作為第二個參數傳給Socket的內核版。內核版的Socket將第二個參數“uap”作為指向sys_socket_args結構的指針。圖2顯示了上述過程。

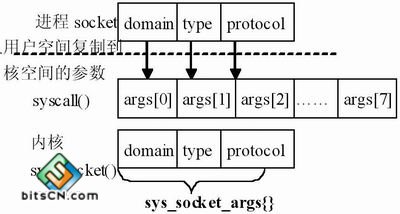

圖2 用戶空間Socket參數到內核空間轉換圖
當進程調用socket(PF_KEY,SOCK_RAW, PF_KEY_V2)時，內核sys_socket（）向PF_KEY協議中pfkey_protosw（見圖1）定義的pfkey_usrreq（）發送PRU_ATTACH，調用如下：
error=(*prp->pr_usrreq)(so，PRU_ATTACH，NULL，(struct mbuf *)(long)proto，NULL)；
Pfkey_usrreq（）處理PRU_ATTACH請求，創建協議控制塊。
PF_KEY close（）系統調用
內核中sys_close（）對應用戶空間的close（）系統調用，用來關閉各類描述符。當fd是引用對象的最後描述符時，與對象有關的close函數被調用如下：
error=(*fp->f_ops->fo_close)(fp, p)；
Socket的fp->f_ops->fo_close是soo_close（）函數。soo_close（）是soclose（）函數的封裝器。soclose（）取消Socket上相關連接並釋放不需要的數據結構，發送PRU_DETACH請求斷開Socket與PF_KEY協議的聯系，最後調用sofree（）釋放PF_KEY socket。
error2=(*so->so_proto->pr_usrreq)(so, PRU_DETACH, NULL,NULL, NULL);
Pfkey_usrreq（）響應soclose（）的PRU_DETACH請求，釋放該Socket協議控制塊，並將該Socket從pfkeyv2_sockets鏈表中刪除。
PF_KEY 讀寫系統調用
所有的寫系統調用都要直接或間接地調用sosend。sosend的功能是將進程來的數據復制到內核，並將數據傳遞給與插口相關的協議，如下：
error=(*so->so_proto->pr_usrreq)(so, PRU_SEND, top, addr, control);
對於PF_KEY的Socket，pfkey_usrreq（）間接調用pfkey_output（），pfkey_output（）直接調用pfkeyv2_send（）。
所有處理用戶消息的工作全部在pfkeyv2_send（）內完成，包括SA的增加、刪除、清空和請求操作等。pfkeyv2_send（）通過pfkeyv2_sendup（）將結果放入Socket的接收緩沖區中，並通知用戶進程接收緩存已改變。
同寫調用一樣，用戶空間的讀調用如read和recv等，都是由內核中的一個公共函數soreceive（）來完成所有的工作。sorecevice（）函數將數據從Socket的接口緩存傳送到進程指定的緩存中。
sorecevice是一個復雜的函數，導致其復雜的主要原因是繁瑣的指針操作及對多種類型的數據（帶外數據、地址、控制信息和正常數據）和多目標（進程緩存和mbuf鏈）的處理。
最後在這裡列出PF_KEY的接口實現的相關系統調用圖，見圖3。

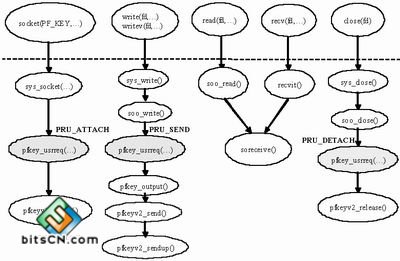

圖3 PF_KEY內核調用圖
結束語
本文主要描述了PF_KEY接口在OpenBSD內核中的實現。通過該接口，可以實現IPSec的SA和SP的自動和手工配置管理。作為IPSec的重要組成部分，SADB和SPD與PF_KEY有著緊密的聯系，但本文中沒有具體描述。想要深入了解的IPSec的整體實現，閱讀源碼是比較有效的方法之一。
