基於RHCS+iscsi+glvm構建IP SAN共享存儲配置

目的：
四台主機，rs1、rs2、rs3、target,rs1,rs2,rs3提供http服務，target主機把自己的磁盤做成IP SAN 的target供rs1,rs2,rs3使用

規劃:

rs1 172.16.1.11 hostname rs1.laoguang.me
rs2 172.16.1.12 hostname rs2.laoguang.me
rs3 172.16.1.13 hostname rs3.laoguang.me
target 172.16.1.14 hostname target.laoguang.me
VIP 172.16.1.1

一.先構建我們的RHCS高可用集群

准備工作：hostname設置，/etc/hosts下做好解析，ssh 互信，date統一，這是所有集群必須具備的。

1.1 配置准備工作.在rs1上演示，target不是高可用集群中的一個節點，可不配置，不過建議配置
配置hostname

hostname rs1.laoguang.me
vim /etc/hosts
172.16.1.11     rs1.laoguang.me rs1
172.16.1.12     rs2.laoguang.me rs2
172.16.1.13     rs3.laoguang.me rs3
172.16.1.14     target.laoguang.me      target

配置互信

ssh-keygen -t rsa -P ""    ##會生成密鑰在/root/.ssh下，公鑰拷貝到rs2的/root/.ssh/authorized_keys
ssh-copy-id -i /root/.ssh/id_rsa.pub rs2    ##rs1登錄rs2不再需要密碼
ssh-copy-id -i /root/.ssh/id_rsa.pub target

時間同步：(如果有NTP就同步NTP的時間)

date -s 20121127;ssh rs2 'date -s 20121127';ssh rs3 'date -s 20121127';\
ssh target 'date -s 20121127'

1.2 rs1,rs2,rs3安裝httpd

yum -y install httpd

建立測試頁面rs1,rs2,rs3上分別為

echo "<h1>RS1</h1>" > /var/www/html/index.html
echo "<h1>RS2</h1>" > /var/www/html/index.html
echo "<h1>RS3</h1>" > /var/www/html/index.html

啟動服務測試各各網站是否運行正常，如果正常繼續。

service httpd start

關閉httpd，並關閉的開機自啟動

service httpd stop
chkconfig httpd off

1.3 安裝RHCS套件需要的openais,cman,rgmanager,gfs2-utils(集群文件系統),system-config-cluster(此為GUI配置工具)

yum -y install cman rgmanager gfs2-utils

1.4 建立集群WebCluster

ccs_tool create WebCluster   ##會在/etc/cluster中生成cluster.conf集群的配置文件(xml格式)

1.5 加入node到WebCluster集群

ccs_tool addfence Manual fence_manual  ##RHCS需要先定義隔離設備
ccs_tool addnode -v 1 -n 1 -f Manual rs1.laoguang.me  ##加入rs1
ccs_tool addnode -v 1 -n 2 -f Manual rs2.laoguang.me  ##加入rs2
ccs_tool addnode -v 1 -n 3 -f Manual rs3.laoguang.me  ##加入rs3
-v 指定每個節點的票數
-n 指定節點ID
-f 指定fence設備

1.6 rs1,rs2,rs3上啟動cman

service cman start;
##注：如果局域網內多台機器玩cman的話cman可能啟動不成功，其它機器可能是同步的其它主機的CIB
service rgmanager start; ##啟動rgmanager

1.7 啟動system-config-cluster 配置cluster ##由於cman的配置文件為xml格式，筆者還不會用

system-config-cluster

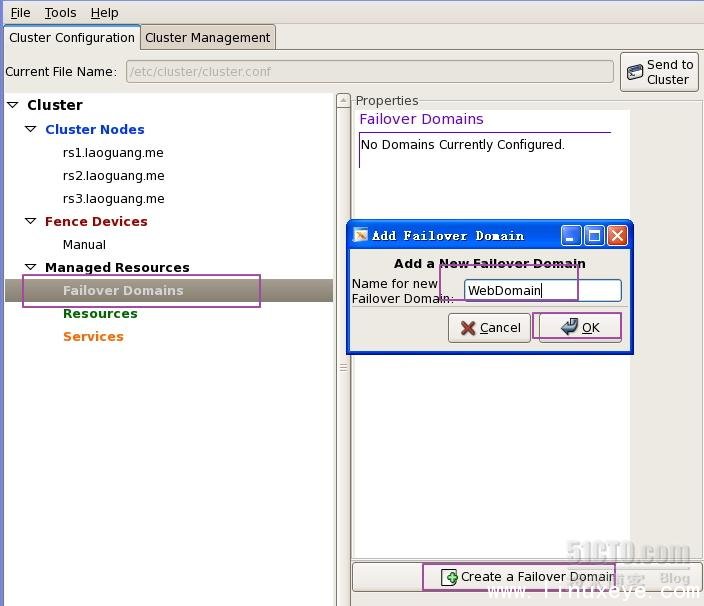

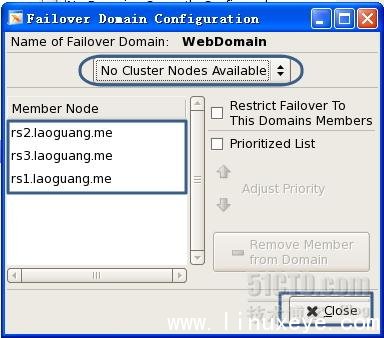

1.7.1 定義故障轉移域

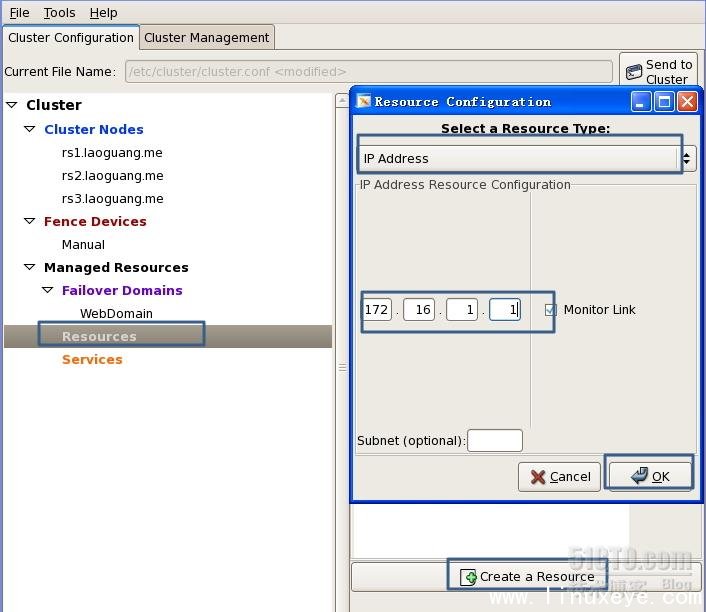

1.7.2 定義IP資源與httpd資源

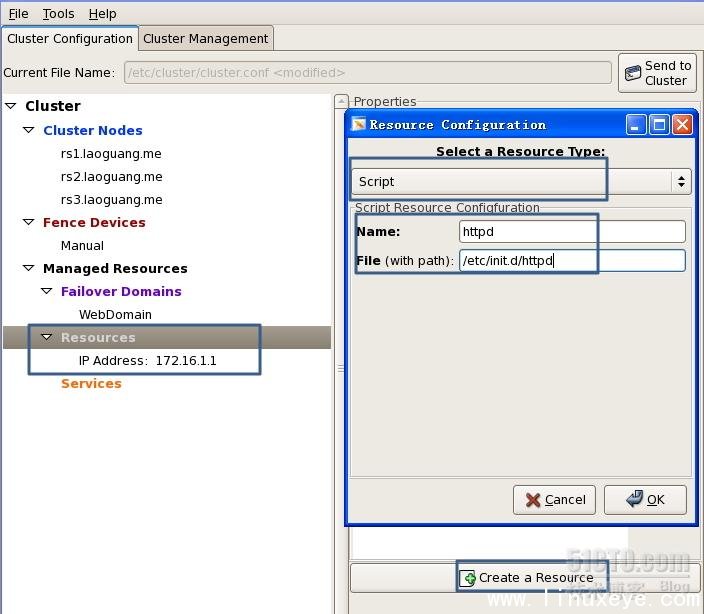

httpd資源

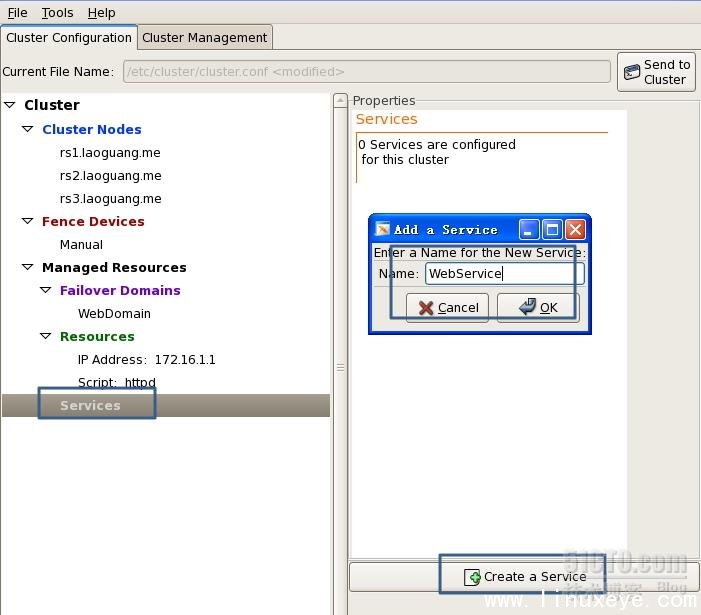

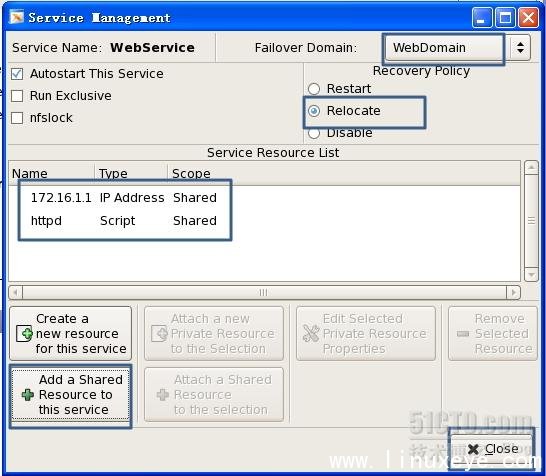

1.7.3 定義服務

查看集群狀態

clustat

Cluster Status for WebCluster @ Wed Nov 28 18:38:19 2012
Member Status: Quorate

Member Name                                     ID   Status
------ ----                                     ---- ------
rs1.laoguang.me                                     1 Online, rgmanager
rs2.laoguang.me                                     2 Online, rgmanager
rs3.laoguang.me                                     3 Online, Local, rgmanager

Service Name                           Owner (Last)                State
------- ----                           ----- ------                    -----
service:WebService                     rs1.laoguang.me                 started

由此可知WebService在rs1上運行，訪問http://172.16.1.1測試

二，target中安裝scsi-target-utils

2.1 安裝rpm包

yum -y install scsi-target-utils

2.2 建立一2G分區，我建的是/dev/sda5 ##不要格式化，記得partprobe

2.3 編輯配置文件/etc/tgt/targets.conf,添加一個target，如下

<target iqn.2012-11.me.laoguang.target:sda5>
    backing-store /dev/sda5           ##後備存儲，一般指一個分區，或lvm設備
    initiator-address 172.16.0.0/16   ##指定intiaor只能是這個地址范圍
    #direct-store /dev/sdb          ##直接存儲，通常指一個磁盤如/dev/sda5
    #incominguser hadoop redhat    ##定義基於賬戶認證Initiator,後面的是賬號與密碼
    #outgoinguser userA secretpassA  ##Initiator也可以驗證target，這個target的賬號密碼
</target>
##targetname 格式 iqn-name: iqn.yyyy-mm.<reversed domain name>[identifer]

我們也可以有命令行來配置，只不過重啟後會失效哦
用法:tgtadm --lld [driver] --op [operation] --mode [mode] [OPTION]..
新增target：
tgtadm --lld iscsi --op new --mode target --tid 1 --targetname iqn.2012-11.me.laoguang.target:sda5
tgtadm --lld iscsi --op show --mode target
新增一localunit:
tgtadm --lld -iscsi --op new --mode localunit --tid 1 --lun 1 --backing-store /dev/sda5
新增ACL允許172.16.0.0/16網段使用：
tgtadm --lld iscsi --op bind --tid 1 --initiator-address 172.16.0.0/16
新增賬戶認證:
建立賬戶：
tgtadm --lld iscsi --op new --mode account  --user hadoop --password redhat
查看新建賬戶:
tgtadm --lld iscsi --op show --mode account
綁定賬戶到target：
tgtadm --lld iscsi --op bind --mode account --tid 1 --user hadoop
查看target信息:
tgtadm --lld iscsi --op show --mode target

2.4 啟動tgtd服務,驗證target是否分享出去

service tgtd start
tgtadm --lld iscsi --op show --mode target

    Target 1: iqn.2012-11.me.laoguang.target:sda5
    System information:
        Driver: iscsi
        State: ready
    I_T nexus information:
    LUN information:
        LUN: 0
            Type: controller
            SCSI ID: IET     00010000
            SCSI SN: beaf10
            Size: 0 MB, Block size: 1
            Online: Yes
            Removable media: No
            Readonly: No
            Backing store type: null
            Backing store path: None
            Backing store flags:
        LUN: 1
            Type: disk
            SCSI ID: IET     00010001
            SCSI SN: beaf11
            Size: 1012 MB, Block size: 512
            Online: Yes
            Removable media: No
            Readonly: No
            Backing store type: rdwr
            Backing store path: /dev/sda5
            Backing store flags:
    Account information:
    ACL information:
        172.16.0.0/16

驗證正常，禁止tgt開機啟動

chkconfig tgtd off

三,在rs1,rs2,rs3上安裝iscsi-initiator-utils

yum -y install iscsi-initator-utils ##很可能已經安裝了
echo "InitiatorAlias=rs1" >> /etc/iscsi/initiatorname.iscsi  ##分別給個別名
echo "InitiatorAlias=rs2" >> /etc/iscsi/initiatorname.iscsi
echo "InitiatorAlias=rs3" >> /etc/iscsi/initiatorname.iscsi

3.1 啟動iscsi,發現共享磁盤target

service iscsi start
iscsiadm -m discovery -t sendtargets -p 172.16.1.14   ##發現target
172.16.1.14:3260,1 iqn.2012-11.me.laoguang.target:sda5

3.2 掛載(登錄)共享磁盤

iscsiadm -m node -T  iqn.2012-11.me.laoguang.target:sda5 -p 172.16.1.14 -l
-m 指定模式 man 一下
-t sendtargets 在discovery模式下使用
-p portal 指定target的IP與端口，如果是默認端口3260可省略
-l login  登錄
-u logout 個為登出

fdisk -l   ##查看新磁盤我的是sda5

rs1,rs2,rs3同樣登錄

禁止它們開機啟動

chkconfig iscsi off;chkconfig iscsid off

3.3 安裝lvm2-cluster，讓gfs2支持卷組

lvmconf --enable-cluster
service clvmd start

3.4 rs1上對/data/sdb創建lvm卷組

pvcreate /dev/sdb
vgcreate myvg /dev/sdb
lvcreate -L 800M --name mydata myvg

查看其它節點中是否生成了lvm

ls /dev/myvg/mydata

3.5 rs1，rs2,rs3啟動gfs2,在rs1中格式化gfs格式的磁盤

mkfs.gfs2 -p lock_dlm -t WebCluster:mylvm -j 3 /dev/myvg/mydata

3.6 rs1,rs2,rs3掛載/dev/myvg/mydata到/var/www/html中，建立測試文件

mount /dev/myvg/mydata /var/www/html
echo "GFS Storage" > /var/www/html/index.html

rs1,rs2同時打開/var/www/html/index.html 查看是否有上鎖警告
訪問http://172.16.1.1查看是否能顯示新主頁
