在前面的程序中,我們用了4MB的空間來存放頁表,並用它映射了4GB的內存空間,而我們的物理內存不見得有這麼大,這顯然是太浪費了。如果我們的內存總數只有16MB的話,只是頁表就占用了25%的內存空間。而實際上,如果僅僅是對等映射的話,16MB的內存只要4個頁表就夠了。所以,我們有必要知道內存有多大,然後根據內存大小確定多少頁表是夠用的。而且,一個操作系統也必須知道內存的容量,以便進行內存管理。
這裡利用中斷15h來獲取計算機的內存。
在調用中斷15h之前，我們需要填充下列寄存器：
e a x int 15h可完成許多工作,主要由ax的值決定,我們想要獲取內存信息,需要將ax賦值為0E820h。
e b x 放置著“後續值(continuation value)”,第一次調用時ebx必須為0。
e s : d i 指向一個地址范圍描述符結構ARDS(Address Range Descriptor Structure),BIOS將會填充此結構。
e c x es:di所指向的地址范圍描述符結構的大小,以字節為單位。無論es:di所指向的結構如何設置,BIOS最多將會填充ecx個字節。不過,通常情況下無論ecx為多大,BIOS只填充20字節,有些BIOS忽略ecx的值,總是填充20字節。
e d x 0534D4150h(‘SMAP’)──BIOS將會使用此標志,對調用者將要請求的系統映像信息進行校驗,這些信息會被BIOS放置到es:di所指向的結構中。
調用中斷15h之後，結果存放於下列寄存器中：
C F CF=0表示沒有錯誤,否則存在錯誤。
e a x 0534D4150h(‘SMAP’)。
e s : d i 返回的地址范圍描述符結構指針,和輸入值相同。
e c x BIOS填充在地址范圍描述符中的字節數量,被BIOS所返回的最小值是20字節。
e b x 這裡放置著為等到下一個地址描述符所需要的後續值,這個值的實際形勢依賴於具體的BIOS的實現,調用者不必關心它的具體形式,只需在下次迭代時將其原封不動地放置到ebx中,就可以通過它獲取下一個地址范圍描述符。如果它的值為0,並且CF沒有進位,表示它是最後一個地址范圍描述符。
上面提到的地址范圍描述符結構(Address Range Descriptor Structure)如下表所示：
偏移 名稱 意義 0 BaseAddrLow 基地址的低32位 4 BaseAddrHigh 基地址的高32位 8 LengthLow 長度（字節）的低32位 12 LengthHigh 長度（字節）的高32位 16 Type 這個地址范圍的地址類型
其中，Type的取值及其意義如下表所示：
取值 名稱 意義 1 AddressRangeMemory 這個內存段是一段可以被OS使用的RAM 2 AddressRangeReserved 這個地址段正在被使用，或者被系統保留，
由上面的說明我們看出,ax=0E820h時調用int 15h得到的不僅僅是內存的大小,還包括對不同內存段的一些描述。而且,這些描述都被保存在一個緩沖區中。所以,在我們調用int 15h之前,必須先有緩沖區。我們可以在每得到一次內存描述時都使用同一個緩沖區,然後對緩沖區裡的數據進行處理,也可以將每次得到的數據放進不同的位置,比如一塊連續的內存,然後在想要處理它們時再讀取。後一種方式可能更方便一些,所以在這裡定義了一塊256字節的緩沖區(代碼第65行),它最多可以存放12個20字節大小的結構體。我們現在還不知道它到底夠不夠用,這個大小僅僅是憑猜測設定。我們將把每次得到的內存信息連續寫入這塊緩沖區,形成一個結構體數組。然後在保護模式下把它們讀出來,顯示在屏幕上,並且憑借它們得到內存的容量。
下面是調用中斷15h的代碼：
65 _MemChkBuf: times 256 db 0 ... 111 ; 得到內存數 112 mov ebx, 0 113 mov di, _MemChkBuf 114 .loop: 115 mov eax, 0E820h 116 mov ecx, 20 117 mov edx, 0534D4150h 118 int 15h 119 jc LABEL_MEM_CHK_FAIL 120 add di, 20 121 inc dword [_dwMCRNumber] 122 cmp ebx, 0 123 jne .loop 124 jmp LABEL_MEM_CHK_OK 125 LABEL_MEM_CHK_FAIL: 126 mov dword [_dwMCRNumber], 0 127 LABEL_MEM_CHK_OK:
可以看到,代碼使用了一個循環,一旦CF被置位或者ebx為零,循環將結束。在第一次循環開始之前,eax為0000E820h,ebx為0,ecx為20,edx為0534D4150h,es:di指向_MemChkBuf的開始處。在每一次循環進行時,寄存器di的值將會遞增,每次的增量為20字節。另外,eax、ecx和edx的值都不會變,ebx的值我們置之不理。同時,每次循環我們讓_dwMCRNumber的值加1,這樣到循環結
束時它的值會是循環的次數,同時也是地址范圍描述符結構的個數。
接下來在保護模式下的32位代碼中添加顯示內存信息的過程。
305 DispMemSize:
306 push esi
307 push edi
308 push ecx
309
310 mov esi, MemChkBuf
311 mov ecx, [dwMCRNumber];for(int i=0;i<[MCRNumber];i++)//每次得到一個ARDS
312 .loop: ;{
313 mov edx, 5 ; for(int j=0;j<5;j++) //每次得到一個ARDS中的成員
314 mov edi, ARDStruct ; {//依次顯示BaseAddrLow,BaseAddrHigh,LengthLow,
315 .1: ; LengthHigh,Type
316 push dword [esi] ;
317 call DispInt ; DispInt(MemChkBuf[j*4]); //顯示一個成員
318 pop eax ;
319 stosd ; ARDStruct[j*4] = MemChkBuf[j*4];
320 add esi, 4 ;
321 dec edx ;
322 cmp edx, 0 ;
323 jnz .1 ; }
324 call DispReturn ; printf("\n");
325 cmp dword [dwType], 1 ; if(Type == AddressRangeMemory)
326 jne .2 ; {
327 mov eax, [dwBaseAddrLow];
328 add eax, [dwLengthLow];
329 cmp eax, [dwMemSize] ; if(BaseAddrLow + LengthLow > MemSize)
330 jb .2 ;
331 mov [dwMemSize], eax ; MemSize = BaseAddrLow + LengthLow;
332 .2: ; }
333 loop .loop ;}
334 ;
335 call DispReturn ;printf("\n");
336 push szRAMSize ;
337 call DispStr ;printf("RAM size:");
338 add esp, 4 ;
339 ;
340 push dword [dwMemSize] ;
341 call DispInt ;DispInt(MemSize);
342 add esp, 4 ;
343
344 pop ecx
345 pop edi
346 pop esi
347 ret
對照右邊注釋中的C代碼，可以很容易了解這段代碼的目的：程序的主題是一個循環,循環的次數為地址范圍描述符結構(下文用ARDStruct代替)的個數,每次循環將會讀取一個ARDStruct。首先打印其中每一個成員的各項,然後根據當前結構的類型,得到可以被操作系統使用的內存的上限。結果會被存放在變量dwMemSize中,並在此模塊的最後打印到屏幕。
其中，
DispInt函數定義如下：
42 ;; 顯示一個整形數 43 DispInt: 44 mov eax, [esp + 4] 45 shr eax, 24 46 call DispAL 47 48 mov eax, [esp + 4] 49 shr eax, 16 50 call DispAL 51 52 mov eax, [esp + 4] 53 shr eax, 8 54 call DispAL 55 56 mov eax, [esp + 4] 57 call DispAL 58 59 mov ah, 07h ; 0000b: 黑底 0111b: 灰字 60 mov al, 'h' 61 push edi 62 mov edi, [dwDispPos] 63 mov [gs:edi], ax 64 add edi, 4 65 mov [dwDispPos], edi 66 pop edi 67 68 ret 69 ;; DispInt 結束
DispStr定義如下：
71 ;; 顯示一個字符串
72 DispStr:
73 push ebp
74 mov ebp, esp
75 push ebx
76 push esi
77 push edi
78
79 mov esi, [ebp + 8] ; pszInfo
80 mov edi, [dwDispPos]
81 mov ah, 0Fh
82 .1:
83 lodsb
84 test al, al
85 jz .2
86 cmp al, 0Ah ; 是回車嗎?
87 jnz .3
88 push eax
89 mov eax, edi
90 mov bl, 160
91 div bl
92 and eax, 0FFh
93 inc eax
94 mov bl, 160
95 mul bl
96 mov edi, eax
97 pop eax
98 jmp .1
99 .3:
100 mov [gs:edi], ax
101 add edi, 2
102 jmp .1
103
104 .2:
105 mov [dwDispPos], edi
106
107 pop edi
108 pop esi
109 pop ebx
110 pop ebp
111 ret
112 ;; DispStr 結束
113
114 ;; 換行
115 DispReturn:
116 push szReturn
117 call DispStr ;printf("\n");
118 add esp, 4
119
120 ret
121 ;; DispReturn 結束
DispInt和DispStr函數連同DispAL、DispReturn被放在了lib.inc中，並且通過如下語句包含進pmtest7.asm中：
%include "lib.inc"
這與直接把代碼寫進這個位置的效果是一樣的，把他們單獨放到一個文件有利於閱讀。
在DispInt中,[esp+4]即為已經入棧的參數,函數通過4次對DispAL的調用顯示了一個整數,並且最後顯示一個灰色的字母“h”。函數DispStr通過一個循環來顯示字符串,每一次復制一個字符入顯存,遇到\0則結束循環。同時,DispStr加入了對回車的處理,遇到0Ah就會從下一行的開始處繼續顯示。由於這一點,DispReturn也做了簡化,通過DispStr來處理回車。
在以前的程序中,我們用edi保存當前的顯示位置,從這個程序開始,我們改為用變量dwDispPos來保存。這樣我們就可以放心地使用edi這個寄存器。
至此,我們新增的內容已經准備得差不多了,另外還需要提到的一點是,在數據段中,幾乎每個變量都有類似的兩個符號,比如:
57 _dwMemSize: dd 0
和
73 dwMemSize equ _dwMemSize - $$
在實模式下應使用_dwMemSize,而在保護模式下應使用dwMemSize。因為程序是在實模式下編譯的,地址只適用於實模式,在保護模式下,數據的地址應該是其相對於段基址的偏移。
接下來就是調用DispMemSize來顯示內存信息啦：
238 push szMemChkTitle 239 call DispStr 240 add esp, 4 241 242 call DispMemSize ; 顯示內存信息

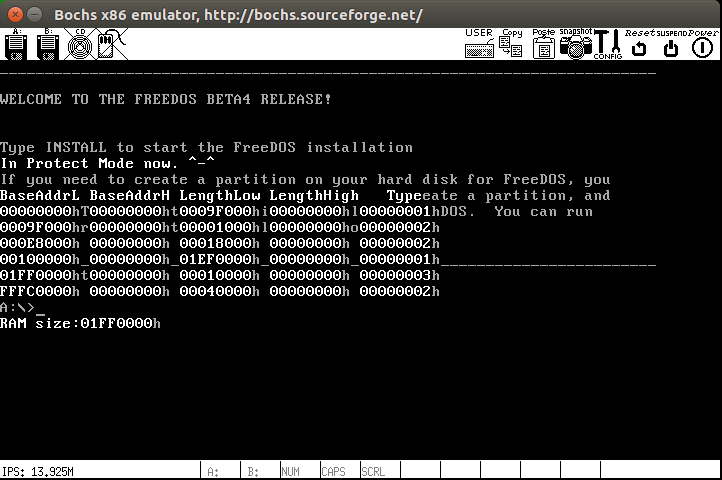

在調用DispMemSize之前，我們顯示了一個字符串作為將要打印的內存信息的表格頭。現在來看看結果：
上面的結果圖，總共有六段內存被列出來，對列出的內存情況解釋如下表：
內存段 屬性 是否可被OS使用 00000000h~0009EFFFh AddressRangeMemory 可 0009F000h~0009FFFFh AddressRangeReserved 不可 000E8000h~000FFFFFh AddressRangeReserved 不可 00100000h~01FEFFFFh AddressRangeMemory 可 01FF0000h~01FFFFFFh 未定義 不可 FFFC0000h~FFFFFFFFh AddressRangeReserved 不可
從上面可以看出，操作系統能夠使用的最大內存地址是01FEFFFFh,所以此極其擁有32MB-16KB的內存。而且幸運的是，我們指定的256字節的內存MemChkBuf是夠用的。
你可能沒有想到,得到內存容量還要這麼多代碼,不過,實際上我們除了得到了內存的大小,還得到了可用內存的分布信息。由於歷史原因,系統可用內存分布得並不連續,所以在使用的時候,我們要根據得到的信息小心行事。
內存容量得到了,你是否還記得我們為什麼要得到內存?我們是為了節約使用,不再初始化所有PDE和所有頁表。現在,我們已經可以根據內存大小計算應初始化多少PDE以及多少頁表,下面來修改一下函數SetupPaging。
249 ; 啟動分頁機制 -------------------------------------------------------------- 250 SetupPaging: 251 ; 根據內存大小計算應初始化多少PDE以及多少頁表 252 xor edx, edx 253 mov eax, [dwMemSize] 254 mov ebx, 400000h ; 400000h = 4M = 4096 * 1024, 一個頁表對應的內存大小 255 div ebx 256 mov ecx, eax ; 此時 ecx 為頁表的個數，也即 PDE 應該的個數 257 test edx, edx 258 jz .no_remainder 259 inc ecx ; 如果余數不為 0 就需增加一個頁表 260 .no_remainder: 261 push ecx ; 暫存頁表個數 262 263 ; 為簡化處理, 所有線性地址對應相等的物理地址. 並且不考慮內存空洞. 264 265 ; 首先初始化頁目錄 266 mov ax, SelectorPageDir ; 此段首地址為 PageDirBase 267 mov es, ax 268 xor edi, edi 269 xor eax, eax 270 mov eax, PageTblBase | PG_P | PG_USU | PG_RWW 271 .1: 272 stosd 273 add eax, 4096 ; 為了簡化, 所有頁表在內存中是連續的. 274 loop .1 275 276 ; 再初始化所有頁表 277 mov ax, SelectorPageTbl ; 此段首地址為 PageTblBase 278 mov es, ax 279 pop eax ; 頁表個數 280 mov ebx, 1024 ; 每個頁表 1024 個 PTE 281 mul ebx 282 mov ecx, eax ; PTE個數 = 頁表個數 * 1024 283 xor edi, edi 284 xor eax, eax 285 mov eax, PG_P | PG_USU | PG_RWW 286 .2: 287 stosd 288 add eax, 4096 ; 每一頁指向 4K 的空間 289 loop .2 290 291 mov eax, PageDirBase 292 mov cr3, eax 293 mov eax, cr0 294 or eax, 80000000h 295 mov cr0, eax 296 jmp short .3 297 .3: 298 nop 299 300 ret 301 ; 分頁機制啟動完畢 ----------------------------------------------------------
在函數的開頭,我們就用內存大小除以4MB來得到應初始化的PDE的個數(同時也是頁表的個數)。在初始化頁表的時候,通過剛剛計算出的頁表個數乘以1024(每個頁表含1024個PTE)得出要填充的PTE個數,然後通過循環完成對它的初始化。
這樣一來,頁表所占的空間就小得多,在本例中,32MB的內存實際上只要32KB的頁表就夠了,所以在GDT中,這樣初始化頁表段:
LABEL_DESC_PAGE_TBL: Descriptor PageTblBase, 4096*8-1,DA_DRW
這樣,程序所需的內存空間就小了許多。
; ==========================================
; pmtest7.asm
; 編譯方法：nasm pmtest7.asm -o pmtest7.com
; ==========================================
%include "pm.inc" ; 常量, 宏, 以及一些說明
PageDirBase equ 200000h ; 頁目錄開始地址: 2M
PageTblBase equ 201000h ; 頁表開始地址: 2M + 4K
org 0100h
jmp LABEL_BEGIN
[SECTION .gdt]
; GDT
; 段基址, 段界限 , 屬性
LABEL_GDT: Descriptor 0, 0, 0 ; 空描述符
LABEL_DESC_NORMAL: Descriptor 0, 0ffffh, DA_DRW ; Normal 描述符
LABEL_DESC_PAGE_DIR: Descriptor PageDirBase, 4095, DA_DRW ; Page Directory
LABEL_DESC_PAGE_TBL: Descriptor PageTblBase, 4096 * 8 - 1, DA_DRW ; Page Tables
LABEL_DESC_CODE32: Descriptor 0, SegCode32Len - 1, DA_C + DA_32 ; 非一致代碼段, 32
LABEL_DESC_CODE16: Descriptor 0, 0ffffh, DA_C ; 非一致代碼段, 16
LABEL_DESC_DATA: Descriptor 0, DataLen - 1, DA_DRW ; Data
LABEL_DESC_STACK: Descriptor 0, TopOfStack, DA_DRWA + DA_32 ; Stack, 32 位
LABEL_DESC_VIDEO: Descriptor 0B8000h, 0ffffh, DA_DRW ; 顯存首地址
; GDT 結束
GdtLen equ $ - LABEL_GDT ; GDT長度
GdtPtr dw GdtLen - 1 ; GDT界限
dd 0 ; GDT基地址
; GDT 選擇子
SelectorNormal equ LABEL_DESC_NORMAL - LABEL_GDT
SelectorPageDir equ LABEL_DESC_PAGE_DIR - LABEL_GDT
SelectorPageTbl equ LABEL_DESC_PAGE_TBL - LABEL_GDT
SelectorCode32 equ LABEL_DESC_CODE32 - LABEL_GDT
SelectorCode16 equ LABEL_DESC_CODE16 - LABEL_GDT
SelectorData equ LABEL_DESC_DATA - LABEL_GDT
SelectorStack equ LABEL_DESC_STACK - LABEL_GDT
SelectorVideo equ LABEL_DESC_VIDEO - LABEL_GDT
; END of [SECTION .gdt]
[SECTION .data1] ; 數據段
ALIGN 32
[BITS 32]
LABEL_DATA:
; 實模式下使用這些符號
; 字符串
_szPMMessage: db "In Protect Mode now. ^-^", 0Ah, 0Ah, 0
; 進入保護模式後顯示此字符串
_szMemChkTitle: db "BaseAddrL BaseAddrH LengthLow LengthHigh Type", 0Ah, 0
; 進入保護模式後顯示此字符串
_szRAMSize db "RAM size:", 0
_szReturn db 0Ah, 0
; 變量
_wSPValueInRealMode dw 0
_dwMCRNumber: dd 0 ; Memory Check Result
_dwDispPos: dd (80 * 6 + 0) * 2 ; 屏幕第 6 行, 第 0 列。
_dwMemSize: dd 0
_ARDStruct: ; Address Range Descriptor Structure
_dwBaseAddrLow: dd 0
_dwBaseAddrHigh: dd 0
_dwLengthLow: dd 0
_dwLengthHigh: dd 0
_dwType: dd 0
_MemChkBuf: times 256 db 0
; 保護模式下使用這些符號
szPMMessage equ _szPMMessage - $$
szMemChkTitle equ _szMemChkTitle - $$
szRAMSize equ _szRAMSize - $$
szReturn equ _szReturn - $$
dwDispPos equ _dwDispPos - $$
dwMemSize equ _dwMemSize - $$
dwMCRNumber equ _dwMCRNumber - $$
ARDStruct equ _ARDStruct - $$
dwBaseAddrLow equ _dwBaseAddrLow - $$
dwBaseAddrHigh equ _dwBaseAddrHigh - $$
dwLengthLow equ _dwLengthLow - $$
dwLengthHigh equ _dwLengthHigh - $$
dwType equ _dwType - $$
MemChkBuf equ _MemChkBuf - $$
DataLen equ $ - LABEL_DATA
; END of [SECTION .data1]
; 全局堆棧段
[SECTION .gs]
ALIGN 32
[BITS 32]
LABEL_STACK:
times 512 db 0
TopOfStack equ $ - LABEL_STACK - 1
; END of [SECTION .gs]
[SECTION .s16]
[BITS 16]
LABEL_BEGIN:
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov sp, 0100h
mov [LABEL_GO_BACK_TO_REAL+3], ax
mov [_wSPValueInRealMode], sp
; 得到內存數
mov ebx, 0
mov di, _MemChkBuf
.loop:
mov eax, 0E820h
mov ecx, 20
mov edx, 0534D4150h
int 15h
jc LABEL_MEM_CHK_FAIL
add di, 20
inc dword [_dwMCRNumber]
cmp ebx, 0
jne .loop
jmp LABEL_MEM_CHK_OK
LABEL_MEM_CHK_FAIL:
mov dword [_dwMCRNumber], 0
LABEL_MEM_CHK_OK:
; 初始化 16 位代碼段描述符
mov ax, cs
movzx eax, ax
shl eax, 4
add eax, LABEL_SEG_CODE16
mov word [LABEL_DESC_CODE16 + 2], ax
shr eax, 16
mov byte [LABEL_DESC_CODE16 + 4], al
mov byte [LABEL_DESC_CODE16 + 7], ah
; 初始化 32 位代碼段描述符
xor eax, eax
mov ax, cs
shl eax, 4
add eax, LABEL_SEG_CODE32
mov word [LABEL_DESC_CODE32 + 2], ax
shr eax, 16
mov byte [LABEL_DESC_CODE32 + 4], al
mov byte [LABEL_DESC_CODE32 + 7], ah
; 初始化數據段描述符
xor eax, eax
mov ax, ds
shl eax, 4
add eax, LABEL_DATA
mov word [LABEL_DESC_DATA + 2], ax
shr eax, 16
mov byte [LABEL_DESC_DATA + 4], al
mov byte [LABEL_DESC_DATA + 7], ah
; 初始化堆棧段描述符
xor eax, eax
mov ax, ds
shl eax, 4
add eax, LABEL_STACK
mov word [LABEL_DESC_STACK + 2], ax
shr eax, 16
mov byte [LABEL_DESC_STACK + 4], al
mov byte [LABEL_DESC_STACK + 7], ah
; 為加載 GDTR 作准備
xor eax, eax
mov ax, ds
shl eax, 4
add eax, LABEL_GDT ; eax <- gdt 基地址
mov dword [GdtPtr + 2], eax ; [GdtPtr + 2] <- gdt 基地址
; 加載 GDTR
lgdt [GdtPtr]
; 關中斷
cli
; 打開地址線A20
in al, 92h
or al, 00000010b
out 92h, al
; 准備切換到保護模式
mov eax, cr0
or eax, 1
mov cr0, eax
; 真正進入保護模式
jmp dword SelectorCode32:0
; 執行這一句會把 SelectorCode32 裝入 cs, 並跳轉到 Code32Selector:0 處
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
LABEL_REAL_ENTRY: ; 從保護模式跳回到實模式就到了這裡
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov sp, [_wSPValueInRealMode]
in al, 92h ; ┓
and al, 11111101b ; ┣ 關閉 A20 地址線
out 92h, al ; ┛
sti ; 開中斷
mov ax, 4c00h ; ┓
int 21h ; ┛回到 DOS
; END of [SECTION .s16]
[SECTION .s32]; 32 位代碼段. 由實模式跳入.
[BITS 32]
LABEL_SEG_CODE32:
mov ax, SelectorData
mov ds, ax ; 數據段選擇子
mov ax, SelectorData
mov es, ax
mov ax, SelectorVideo
mov gs, ax ; 視頻段選擇子
mov ax, SelectorStack
mov ss, ax ; 堆棧段選擇子
mov esp, TopOfStack
; 下面顯示一個字符串
push szPMMessage
call DispStr
add esp, 4
push szMemChkTitle
call DispStr
add esp, 4
call DispMemSize ; 顯示內存信息
call SetupPaging ; 啟動分頁機制
; 到此停止
jmp SelectorCode16:0
; 啟動分頁機制 --------------------------------------------------------------
SetupPaging:
; 根據內存大小計算應初始化多少PDE以及多少頁表
xor edx, edx
mov eax, [dwMemSize]
mov ebx, 400000h ; 400000h = 4M = 4096 * 1024, 一個頁表對應的內存大小
div ebx
mov ecx, eax ; 此時 ecx 為頁表的個數，也即 PDE 應該的個數
test edx, edx
jz .no_remainder
inc ecx ; 如果余數不為 0 就需增加一個頁表
.no_remainder:
push ecx ; 暫存頁表個數
; 為簡化處理, 所有線性地址對應相等的物理地址. 並且不考慮內存空洞.
; 首先初始化頁目錄
mov ax, SelectorPageDir ; 此段首地址為 PageDirBase
mov es, ax
xor edi, edi
xor eax, eax
mov eax, PageTblBase | PG_P | PG_USU | PG_RWW
.1:
stosd
add eax, 4096 ; 為了簡化, 所有頁表在內存中是連續的.
loop .1
; 再初始化所有頁表
mov ax, SelectorPageTbl ; 此段首地址為 PageTblBase
mov es, ax
pop eax ; 頁表個數
mov ebx, 1024 ; 每個頁表 1024 個 PTE
mul ebx
mov ecx, eax ; PTE個數 = 頁表個數 * 1024
xor edi, edi
xor eax, eax
mov eax, PG_P | PG_USU | PG_RWW
.2:
stosd
add eax, 4096 ; 每一頁指向 4K 的空間
loop .2
mov eax, PageDirBase
mov cr3, eax
mov eax, cr0
or eax, 80000000h
mov cr0, eax
jmp short .3
.3:
nop
ret
; 分頁機制啟動完畢 ----------------------------------------------------------
DispMemSize:
push esi
push edi
push ecx
mov esi, MemChkBuf
mov ecx, [dwMCRNumber];for(int i=0;i<[MCRNumber];i++)//每次得到一個ARDS
.loop: ;{
mov edx, 5 ; for(int j=0;j<5;j++) //每次得到一個ARDS中的成員
mov edi, ARDStruct ; {//依次顯示BaseAddrLow,BaseAddrHigh,LengthLow,
.1: ; LengthHigh,Type
push dword [esi] ;
call DispInt ; DispInt(MemChkBuf[j*4]); //顯示一個成員
pop eax ;
stosd ; ARDStruct[j*4] = MemChkBuf[j*4];
add esi, 4 ;
dec edx ;
cmp edx, 0 ;
jnz .1 ; }
call DispReturn ; printf("\n");
cmp dword [dwType], 1 ; if(Type == AddressRangeMemory)
jne .2 ; {
mov eax, [dwBaseAddrLow];
add eax, [dwLengthLow];
cmp eax, [dwMemSize] ; if(BaseAddrLow + LengthLow > MemSize)
jb .2 ;
mov [dwMemSize], eax ; MemSize = BaseAddrLow + LengthLow;
.2: ; }
loop .loop ;}
;
call DispReturn ;printf("\n");
push szRAMSize ;
call DispStr ;printf("RAM size:");
add esp, 4 ;
;
push dword [dwMemSize] ;
call DispInt ;DispInt(MemSize);
add esp, 4 ;
pop ecx
pop edi
pop esi
ret
%include "lib.inc" ; 庫函數
SegCode32Len equ $ - LABEL_SEG_CODE32
; END of [SECTION .s32]
; 16 位代碼段. 由 32 位代碼段跳入, 跳出後到實模式
[SECTION .s16code]
ALIGN 32
[BITS 16]
LABEL_SEG_CODE16:
; 跳回實模式:
mov ax, SelectorNormal
mov ds, ax
mov es, ax
mov fs, ax
mov gs, ax
mov ss, ax
mov eax, cr0
and eax, 7FFFFFFEh ; PE=0, PG=0
mov cr0, eax
LABEL_GO_BACK_TO_REAL:
jmp 0:LABEL_REAL_ENTRY ; 段地址會在程序開始處被設置成正確的值
Code16Len equ $ - LABEL_SEG_CODE16
; END of [SECTION .s16code]
lib.inc:
;; lib.inc
;; 顯示 AL 中的數字
DispAL:
push ecx
push edx
push edi
mov edi, [dwDispPos]
mov ah, 0Fh ; 0000b: 黑底 1111b: 白字
mov dl, al
shr al, 4
mov ecx, 2
.begin:
and al, 01111b
cmp al, 9
ja .1
add al, '0'
jmp .2
.1:
sub al, 0Ah
add al, 'A'
.2:
mov [gs:edi], ax
add edi, 2
mov al, dl
loop .begin
;add edi, 2
mov [dwDispPos], edi
pop edi
pop edx
pop ecx
ret
;; DispAL 結束
;; 顯示一個整形數
DispInt:
mov eax, [esp + 4]
shr eax, 24
call DispAL
mov eax, [esp + 4]
shr eax, 16
call DispAL
mov eax, [esp + 4]
shr eax, 8
call DispAL
mov eax, [esp + 4]
call DispAL
mov ah, 07h ; 0000b: 黑底 0111b: 灰字
mov al, 'h'
push edi
mov edi, [dwDispPos]
mov [gs:edi], ax
add edi, 4
mov [dwDispPos], edi
pop edi
ret
;; DispInt 結束
;; 顯示一個字符串
DispStr:
push ebp
mov ebp, esp
push ebx
push esi
push edi
mov esi, [ebp + 8] ; pszInfo
mov edi, [dwDispPos]
mov ah, 0Fh
.1:
lodsb
test al, al
jz .2
cmp al, 0Ah ; 是回車嗎?
jnz .3
push eax
mov eax, edi
mov bl, 160
div bl
and eax, 0FFh
inc eax
mov bl, 160
mul bl
mov edi, eax
pop eax
jmp .1
.3:
mov [gs:edi], ax
add edi, 2
jmp .1
.2:
mov [dwDispPos], edi
pop edi
pop esi
pop ebx
pop ebp
ret
;; DispStr 結束
;; 換行
DispReturn:
push szReturn
call DispStr ;printf("\n");
add esp, 4
ret
;; DispReturn 結束
