linux LVM磁盤管理

一、LVM簡介

LVM是 Logical Volume Manager(邏輯卷管理)的簡寫，它由Heinz Mauelshagen在Linux 2.4內核上實現。LVM將一個或多個硬盤的分區在邏輯上集合，相當於一個大硬盤來使用，當硬盤的空間不夠使用的時候，可以繼續將其它的硬盤的分區加入其中，這樣可以實現磁盤空間的動態管理，相對於普通的磁盤分區有很大的靈活性。

與傳統的磁盤與分區相比，LVM為計算機提供了更高層次的磁盤存儲。它使系統管理員可以更方便的為應用與用戶分配存儲空間。在LVM管理下的存儲卷可以按需要隨時改變大小與移除(可能需對文件系統工具進行升級)。LVM也允許按用戶組對存儲卷進行管理，允許管理員用更直觀的名稱(如"sales'、 'development')代替物理磁盤名(如'sda'、'sdb')來標識存儲卷。

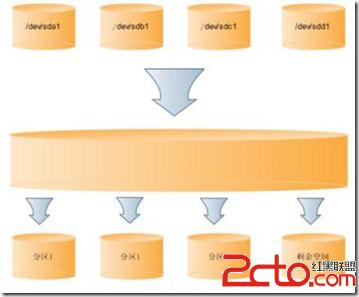

如圖所示LVM模型：

由四個磁盤分區可以組成一個很大的空間，然後在這些空間上劃分一些邏輯分區，當一個邏輯分區的空間不夠用的時候，可以從剩余空間上劃分一些空間給空間不夠用的分區使用。

二、 LVM基本術語

前面談到，LVM是在磁盤分區和文件系統之間添加的一個邏輯層，來為文件系統屏蔽下層磁盤分區布局，提供一個抽象的盤卷，在盤卷上建立文件系統。首先我們討論以下幾個LVM術語：

物理存儲介質（The physical media）：這裡指系統的存儲設備：硬盤，如：/dev/hda1、/dev/sda等等，是存儲系統最低層的存儲單元。

物理卷（physical volume）：物理卷就是指硬盤分區或從邏輯上與磁盤分區具有同樣功能的設備(如RAID)，是LVM的基本存儲邏輯塊，但和基本的物理存儲介質（如分區、磁盤等）比較，卻包含有與LVM相關的管理參數。

卷組（Volume Group）：LVM卷組類似於非LVM系統中的物理硬盤，其由物理卷組成。可以在卷組上創建一個或多個“LVM分區”（邏輯卷），LVM卷組由一個或多個物理卷組成。

邏輯卷（logical volume）：LVM的邏輯卷類似於非LVM系統中的硬盤分區，在邏輯卷之上可以建立文件系統(比如/home或者/usr等)。

PE（physical extent）：每一個物理卷被劃分為稱為PE(Physical Extents)的基本單元，具有唯一編號的PE是可以被LVM尋址的最小單元。PE的大小是可配置的，默認為4MB。

LE（logical extent）：邏輯卷也被劃分為被稱為LE(Logical Extents) 的可被尋址的基本單位。在同一個卷組中，LE的大小和PE是相同的，並且一一對應。

簡單來說就是：

PV:是物理的磁盤分區

VG:LVM中的物理的磁盤分區，也就是PV，必須加入VG，可以將VG理解為一個倉庫或者是幾個大的硬盤。

LV：也就是從VG中劃分的邏輯分區

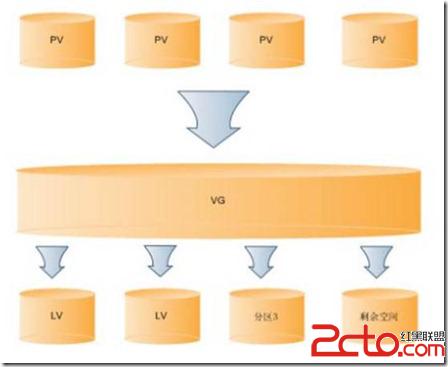

如下圖所示PV、VG、LV三者關系：

三、 安裝LVM
首先確定系統中是否安裝了lvm工具：
[root@www root]# rpm –qa|grep lvm
lvm-1.0.3-4
如果命令結果輸入類似於上例，那麼說明系統已經安裝了LVM管理工具；如果命令沒有輸出則說明沒有安裝LVM管理工具，則需要從網絡下載或者從光盤裝LVM rpm工具包。

四、 創建和管理LVM

要創建一個LVM系統，一般需要經過以下步驟：
1、 創建分區

使用分區工具（如：fdisk等）創建LVM分區，方法和創建其他一般分區的方式是一樣的，區別僅僅是LVM的分區類型為8e。如下列圖所示：

查看磁盤分區表

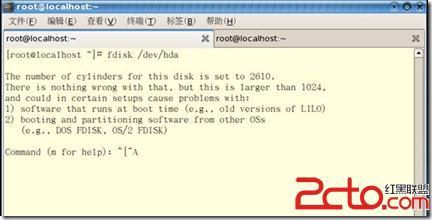

使用fdisk創建分區，根據設備文件的絕對路徑（/dev/hda）進入分區管理

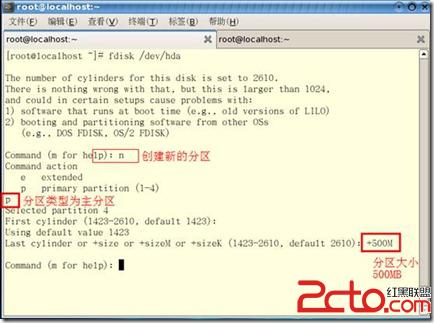

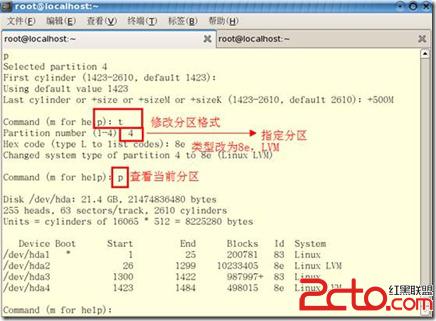

一定要指定分區的格式為8e，這是LVM的分區格式

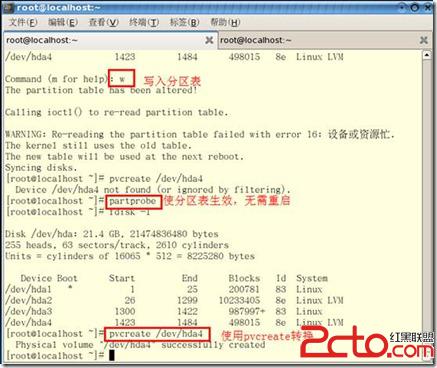

2、 創建PV

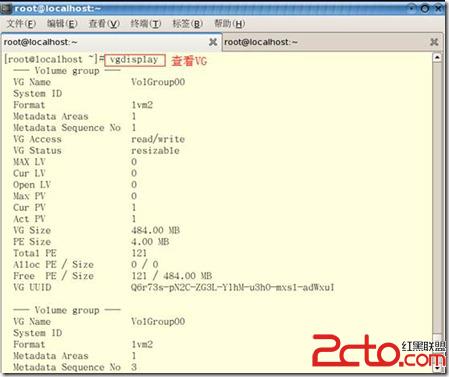

3、 創建VG

創建完成VG之後，才能從VG中劃分一個LV。

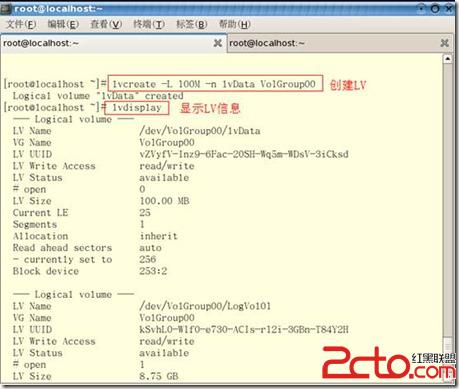

4、 創建LV

創建了一個名字為lvData，容量大小是100M的分區，其中：-L：指定LV的大小 -n：指定LV的名。Vo1Group00：表示從這個VG中劃分LV；

5、LV格式化及掛載

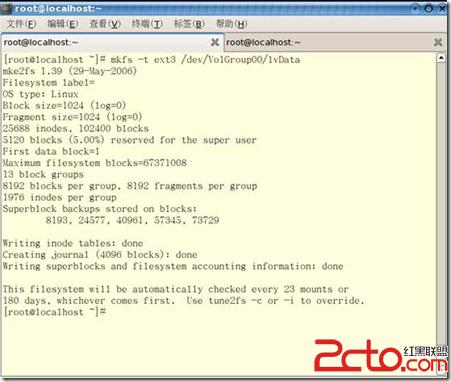

下一步需要對LV進行格式化（使用mksf進行格式化操作），然後LV才能存儲資料

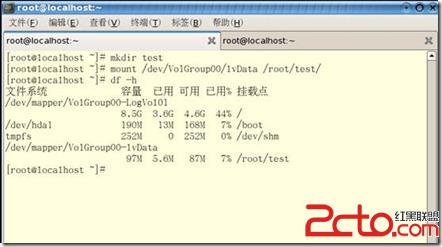

將格式化後的LV分區掛載到指定的目錄下，就可以像普通目錄一樣存儲數據了

掛載之後，可以看到此LV的容量。

如果要在系統啟動的時候啟動LV，最好是將lvData寫入fstable 文件中，如下所示：

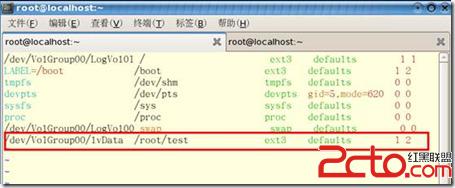

使用Vim編輯器，打開/etc/fstab，在最後一行添加如圖中所示，其中/dev/VolGroup00/lvData指定需要掛載的分區LV，/root/test指定要掛載的目錄（掛載點），ext3分區文件系統格式，其它使用默認即可

擴容當前分區

一、首先創建一塊新的分區：

fdisk /dev/hda

n

l #選擇邏輯分區，如果沒有，則首先創建擴展分區，然後再添加邏輯分區（硬盤：最多四個分區P-P-P-P或P-P-P-E）

6 #分區號（從5開始），/dev/hda6

t 8e #分區類型8e表示LVM分區

w #寫入分區表

partprobe #重讀分區表

mkfs –t ext3 /dev/hda6 #格式化

partx /dev/hda #查看當前硬盤的分區表及使用情況

二、創建PV，擴容VG，LV

pvcreate /dev/hda6

vgdisplay #查看當前已經存在的VG信息，以存在VG：VolGroup00為例

vgextend VolGroup00 /dev/hda6 #擴展VolGroup00

lvdisplay #查看已經存在的LV信息，以存在LV：LogVol01為例

lvextend –L +1G /dev/VolGroup00/LogVol01 #擴展LV

resize2fs /dev/VolGroup00/LogVol01 #執行該重設大小，對於當前正在使用的LogVol01有效

df –h #查看掛載情況，已經擴容
