一、Heartbeat的概念組成以及工作原理
1、 heartbeat的概念
Heartbeat是Linux-HA項目中的一個組件，也是目前開源HA項目中最成功的一個例子, Linux-HA的全稱是High-Availability Linux,這個開源項目的目標是：通過社區開發者的共同努力，提供一個增強linux可靠性（reliability）、可用性（availability）和可服務性（serviceability）（RAS）的群集解決方案.
Heartbeat提供了所有 HA 軟件所需要的基本功能，比如心跳檢測和資源接管、監測群集中的系統服務、在群集中的節點間轉移共享 IP 地址的所有者等.
Linux-HA的官方網站: http://www.linux-ha.org
http://hg.linux-ha.org
2、 HA集群相關術語
（1） 節點（node）
運行heartbeat進程的一個獨立主機，稱為節點，節點是HA的核心組成部分，每個節點上運行著操作系統和heartbeat軟件服務，在heartbeat集群中，節點有主次之分，分別稱為主節點和備用/備份節點，每個節點擁有唯一的主機名，並且擁有屬於自己的一組資源，主節點上一般運行著一個或多個應用服務。而備用節點一般處於監控狀態。
（2）資源（resource）
資源是一個節點可以控制的實體，並且當節點發生故障時，這些資源能夠被其它節點接管，heartbeat中，可以當做資源的實體有：
磁盤分區、文件系統、IP地址、應用程序服務、NFS文件系統
（3）事件（event）
也就是集群中可能發生的事情，例如節點系統故障、網絡連通故障、網卡故障、應用程序故障等。這些事件都會導致節點的資源發生轉移，HA的測試也是基於這些事件來進行的。
（4）動作（action）
事件發生時HA的響應方式，動作是由shell腳步控制的，例如，當某個節點發生故障後，備份節點將通過事先設定好的執行腳本進行服務的關閉或啟動。進而接管故障節點的資源。
3、 Heartbeat的組成
（1） Heartbeat的結構
Heartbeat1.x和2.0.x版本的結構十分簡單，各個模塊都集中在heartbeat中，到了3.0版本後，整個heartbeat項目進行了拆分，分為不同的項目來分別進行開發。
Heartbeat2.0.x之前的版本具有的模塊：
heartbeat： 節點間通信檢測模塊
ha-logd： 集群事件日志服務
CCM（Consensus Cluster Membership）：集群成員一致性管理模塊
LRM （Local Resource Manager）：本地資源管理模塊
Stonith Daemon： 使出現問題的節點從集群環境中脫離
CRM（Cluster resource management）：集群資源管理模塊
Cluster policy engine： 集群策略引擎
Cluster transition engine：集群轉移引擎
Heartbeat3.0拆分之後的組成部分：
Heartbeat：將原來的消息通信層獨立為heartbeat項目，新的heartbeat只負責維護集群各節點的信息以及它們之前通信；
Cluster Glue：相當於一個中間層，它用來將heartbeat和pacemaker關聯起來，主要包含2個部分，即為LRM和STONITH。
Resource Agent：用來控制服務啟停，監控服務狀態的腳本集合，這些腳本將被LRM調用從而實現各種資源啟動、停止、監控等等。
Pacemaker:也就是Cluster Resource Manager （簡稱CRM），用來管理整個HA的控制中心，客戶端通過pacemaker來配置管理監控整個集群。
Pacemaker 提供了多種用戶管理接口，分別如下：
1）crm shell：基於字符的管理方式；
2）一個使用Ajax Web配置方式的web konsole窗口；
3）hb_gui ，即heartbeat的gui圖形配置工具，這也是原來2.1.x的默認GUI配置工具；
4）DRBD-MC，一個基於Java的配置管理工具。

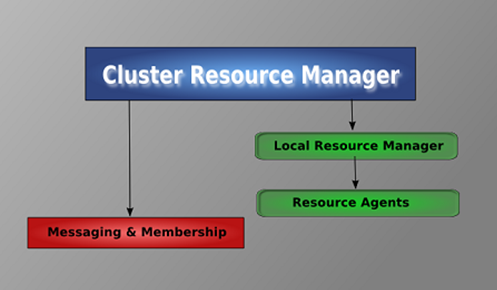

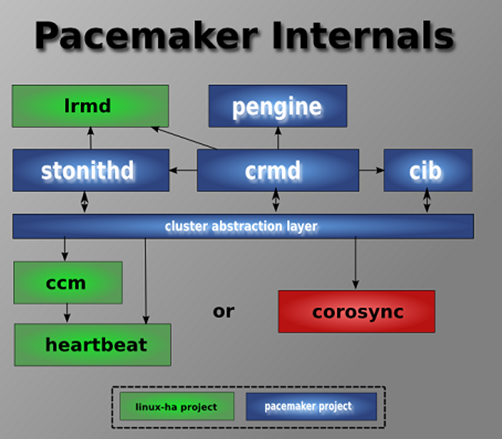

（2） Pacemaker內部組成及與各模塊之間關系
（3） Heartbeat3.x內部組成及之間關系
（4） Heartbeat各個版本之間的異同
與1.x風格相比，Heartbeat2.1.x版本之後功能變化如下：
1）保留原有所有功能
如，網絡,heartbeat ,機器down時均可切換資源。
2）自動監控資源
默認情況下每2分鐘檢測資源運行情況，如果發現資源不在，則嘗試啟動資源， 如果60s後還未啟動成功，則資源切換向另節點。時間可以修改。
3)可以對各資源組實現獨立監控.
比如apache運行在node1上,tomcat運行在node2上,Heartbeat可同時實現兩台主機的服務監控。
4）同時監控系統負載
可以自動將資源切換到負載低的node上。
Heartbeat官方最後一個STABLE release 2.x 版本是2.1.4，Heartbeat 3官方正式發布的首個版本是3.0.2，Heartbeat 3與Heartbeat2.x的最大差別在於，Heartbeat3.x按模塊把的原來Heartbeat2.x拆分為多個子項目，但是HA實現原理與Heartbeat2.x基本相同。配置也基本一致。

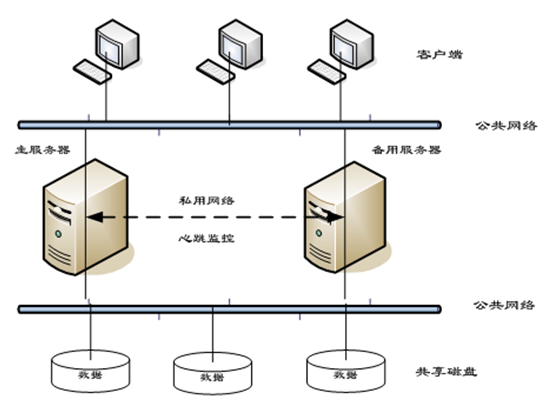

（5） Heartbeat集群的一般拓撲圖
未完待續！
