一、安裝heartbeat前的准備
1、Heartbeat集群必須的硬件
構建一個Heartbeat集群系統必須的硬件設備有：
節點服務器、網絡和網卡、共享磁盤
2、操作系統規劃

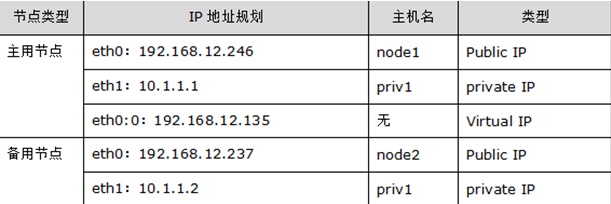

這裡統一采用Centos5.3操作系統，每個節點服務器都有兩塊網卡，一塊用作連接公用網絡，另一塊通過以太網交叉線連接兩個節點，作為心跳監控。共享磁盤由一個磁盤陣列設備提供，兩個節點共享一個磁盤分區。磁盤分區對應的硬件標識為/dev/sdf1，掛載點為/data1，文件系統類型為ext3。如圖1所示：
圖1

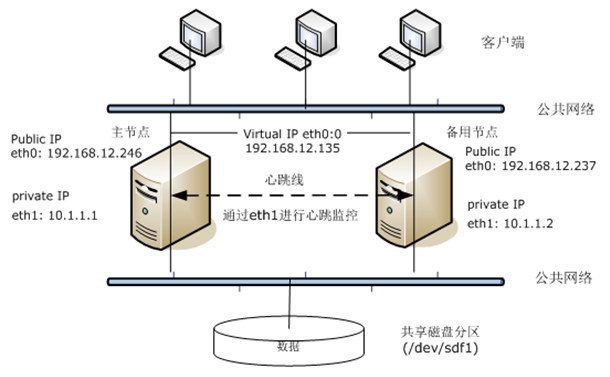

網絡拓撲如圖2所示：
圖2
配置每個節點的/etc/hosts文件，保證兩個節點內容一致，/etc/hosts文件內容如下：
[root@node1 ~]#more /etc/hosts
192.168.12.246 node1
192.168.12.237 node2
10.1.1.1 priv1
10.1.1.2 priv1
一切准備就緒，接下來開始安裝heartbeat。
二、安裝heartbeat
這裡的安裝以heartbeat3.x為講解對象，以下操作需要在兩個節點都進行安裝，基本安裝過程為：
首先建立相關用戶hacluster和組haclient，然後設定環境變量，最後就是安裝heartbeat，過程如下：
1、添加用戶和組
groupadd haclient
useradd -g haclient hacluster
2、設置環境變量
vi /root/.bash_profile，添加如下內容：
export PREFIX=/usr/local/ha
export LCRSODIR=$PREFIX/libexec/lcrso
export CLUSTER_USER=hacluster
export CLUSTER_GROUP=haclient
export CFLAGS="$CFLAGS -I$PREFIX/include -L$PREFIX/lib"
getent group ${CLUSTER_GROUP} >/dev/null || groupadd -r ${CLUSTER_GROUP}
getent passwd ${CLUSTER_USER} >/dev/null || useradd -r -g ${CLUSTER_GROUP} -d /var/lib/heartbeat/cores/hacluster -s /sbin/nologin -c "cluster user" ${CLUSTER_USER}
heartbeat3.x版本把安裝包分成了4個部分，分別是：Cluster Glue、Resource Agents、heartbeat和pacemaker，所以要分別安裝，可以從http://hg.linux-ha.org、http://hg.clusterlabs.org下載對應的軟件包，這裡使用的軟件版本分別為：
glue-1.0.7、agents-1.0.3、heartbeat-STABLE-3.0.4、Pacemaker-1.0.10
3、安裝各個模塊軟件包
（1）安裝Cluster Glue
tar –xjvf Reusable-Cluster-Components-glue--5e06b2ddd24b.tar.bz2
cd Reusable-Cluster-Components-glue--5e06b2ddd24b
./autogen.sh
./configure --prefix=$PREFIX --with-daemon-user=${CLUSTER_USER} --with-daemon-group=${CLUSTER_GROUP} --enable-fatal-warnings=no
make
make install
（2）安裝Resource Agents
tar jxvf Cluster-Resource-Agents-5ae70412eec8.tar.bz2
cd Cluster-Resource-Agents-5ae70412eec8
./autogen.sh
./configure --prefix=$PREFIX --enable-fatal-warnings=no
make
make install
（3）安裝heartbeat
tar jxvf Heartbeat-3-0-fcd56a9dd18c.tar.bz2
cd Heartbeat-3-0-fcd56a9dd18c
./bootstrap
./configure --prefix=$PREFIX --enable-fatal-warnings=no
make
make install
（4）安裝pacemaker
tar jxvf Pacemaker-1-0-c3869c00c759.tar.bz2
cd Pacemaker-1-0-c3869c00c759
./autogen.sh
./configure --prefix=$PREFIX --with-lcrso-dir=$LCRSODIR --enable-fatal-warnings=no
make
make install
4、安裝圖像管理工具Pacemaker-Python-GUI
[root@drbd1 Pacemaker-Python-GUI-18332eae086e]# tar jxvf Pacemaker-Python-GUI-18332eae086e.tar.bz2
[root@drbd1 Pacemaker-Python-GUI-18332eae086e]#cd Pacemaker-Python-GUI-18332eae086e
[root@drbd1 Pacemaker-Python-GUI-18332eae086e]#./bootstrap --prefix=$PREFIX CFLAGS="$CFLAGS -I$PREFIX/include -L$PREFIX/lib"
[root@drbd1 Pacemaker-Python-GUI-18332eae086e]#make
[root@drbd1 Pacemaker-Python-GUI-18332eae086e]#make install
可能出現如下報錯：
aclocal:configure.in:57: warning: macro `AM_PO_SUBDIRS' not found in library
./configure: line 2064: syntax error near unexpected token `0.35.2'
./configure: line 2064: `AC_PROG_INTLTOOL(0.35.2)‘
只需安裝gettext和intltool-0.35.0-2軟件包即可
三、配置heartbeat
對HA的配置分為兩個部分，配置heartbeat和pacemaker，與heartbeat版本相對應，配置文件也有兩個版本，即為heartbeat1.x的1.x style版本和heartbeat2.1.x版本之後的2.1.x style版本，我們可以借助1.x style的集群資源配置文件轉換為2.x style的格式，同時，在heartbeat2.1.x版本之後使用CRM來管理整個集群。集群開始時，通過在各節點間選舉產生一個節點成為DC（Designated Coordinator），所有配置操作都在該DC主機上進行，並由其分發到集群下的各個節點上。下面依次講述。
1、1.x和2.x配置文件對比
/usr/local/ha/etc/ha.d/authkeys 該文件在兩個版本作用是完全相同的，都必須設置，並且保證每個節點（node）內容一樣
/usr/local/ha/etc/ha.d/ha.cf 這個是主要配置文件，由其決定v1或v2 style格式
/usr/local/ha/etc/haresources 這是v1的資源配置文件
/usr/local/ha/var/lib/heartbeat/crm/cib.xml 這是v2的資源配置文件，兩者根據ha.cf的設定只能選其一.
v2版本使用CRM管理集群，而cib.xml文件有如下幾種方式來編寫：
人工編寫XML文件；
使用admintools工具，其已經包含在heartbeat包中；
使用GUI圖形工具配置，也包含在heartbeat-gui包裡面，這個一會介紹；
使用python腳本轉換1.x style的格式配置文件到2.x style格式。
這四種方法實質都是相同的，並且以python腳本轉換最為簡單容易。為此，可以先配置好1.x style的格式，然後通過python腳本進行轉換。
2、配置heartbeat
1）首先拷貝模板配置文件
cp /usr/local/ha/share/doc/authkeys /usr/local/ha/etc/ha.d
cp /usr/local/ha/share/doc/ha.cf /usr/local/ha/etc/ha.d
cp /usr/local/ha/share/doc/haresources /usr/local/ha/etc/ha.d
3、主配置文件(/etc/ha.d/ha.cf)
下面對ha.cf文件的每個選項進行詳細介紹，其中“#”號後面的內容是對選項的注釋說明。
#debugfile /var/log/ha-debug
logfile /var/log/ha-log #指名heartbeat的日志存放位置。
#crm yes #是否開啟Cluster Resource Manager（集群資源管理）功能。
bcast eth1 #指明心跳使用以太網廣播方式，並且是在eth1接口上進行廣播。
keepalive 2 #指定心跳間隔時間為2秒（即每兩秒鐘在eth1上發送一次廣播）。
deadtime 30 #指定備用節點在30秒內沒有收到主節點的心跳信號後，則立即接管主節點的服務資源。
warntime 10 #指定心跳延遲的時間為十秒。當10秒鐘內備份節點不能接收到主節點的心跳信號時，就會往日志中寫入一個警告日志，但此時不會切換服務。
initdead 120 #在某些系統上，系統啟動或重啟之後需要經過一段時間網絡才能正常工作，該選項用於解決這種情況產生的時間間隔。取值至少為deadtime的兩倍。
udpport 694 #設置廣播通信使用的端口，694為默認使用的端口號。
baud 19200 #設置串行通信的波特率。
#serial /dev/ttyS0 #選擇串行通信設備，用於雙機使用串口線連接的情況。如果雙機使用以太網。
#ucast eth0 192.168.1.2 #采用網卡eth0的udp單播來組織心跳，後面跟的IP地址應為雙機對方的IP地址。
#mcast eth0 225.0.0.1 694 1 0 #采用網卡eth0的Udp多播來組織心跳，一般在備用節點不止一台時使用。Bcast、ucast和mcast分別代表廣播、單播和多播，是組織心跳的三種方式，任選其一即可。
auto_failback on #用來定義當主節點恢復後，是否將服務自動切回，heartbeat的兩台主機分別為主節點和備份節點。主節點在正常情況下占用資源並運行所有的服務，遇到故障時把資源交給備份節點並由備份節點運行服務。在該選項設為on的情況下，一旦主節點恢復運行，則自動獲取資源並取代備份節點，如果該選項設置為off，那麼當主節點恢復後，將變為備份節點，而原來的備份節點成為主節點。
#stonith baytech /etc/ha.d/conf/stonith.baytech # stonith的主要作用是使出現問題的節點從集群環境中脫離，進而釋放集群資源，避免兩個節點爭用一個資源的情形發生。保證共享數據的安全性和完整性。
#watchdog /dev/watchdog #該選項是可選配置，是通過Heartbeat來監控系統的運行狀態。使用該特性，需要在內核中載入"softdog"內核模塊，用來生成實際的設備文件，如果系統中沒有這個內核模塊，就需要指定此模塊，重新編譯內核。編譯完成輸入"insmod softdog"加載該模塊。然後輸入"grep misc /proc/devices"(應為10)，輸入"cat /proc/misc |grep watchdog"(應為130)。最後，生成設備文件："mknod /dev/watchdog c 10 130" 。即可使用此功能。
node node1 #主節點主機名，可以通過命令“uanme –n”查看。
node node2 #備用節點主機名。
ping 192.168.12.1 #選擇ping的節點，ping 節點選擇的越好，HA集群就越強壯，可以選擇固定的路由器作為ping節點，但是最好不要選擇集群中的成員作為ping節點，ping節點僅僅用來測試網絡連接。
ping_group group1 192.168.12.251 192.168.12.239 #類似於ping。
#respawn hacluster /usr/local/ha/lib/heartbeat/ipfail
apiauth pingd gid=haclient uid=hacluster
respawn hacluster /usr/local/ha/lib/heartbeat/pingd -m 100 -d 5s #該選項是可選配置，列出與heartbeat一起啟動和關閉的進程，該進程一般是和heartbeat集成的插件，這些進程遇到故障可以自動重新啟動。最常用的進程是pingd，此進程用於檢測和監控網卡狀態，需要配合ping語句指定的ping node來檢測網絡的連通性。其中hacluster表示啟動pingd進程的身份。
#下面的配置是關鍵，也就是激活crm管理，開始使用v2 style格式
crm respawn
#注意，還可以使用crm yes的寫法，但這樣寫的話，如果後面的cib.xml配置有問題
#會導致heartbeat直接重啟該服務器，所以，測試時建議使用respawn的寫法
#下面是對傳輸的數據進行壓縮，是可選項
compression bz2
compression_threshold 2
注意，v2 style不支持ipfail功能，須使用pingd代替
4、資源文件(/etc/ha.d/haresources)
Haresources文件用於指定雙機系統的主節點、集群IP、子網掩碼、廣播地址以及啟動的服務等集群資源，文件每一行可以包含一個或多個資源腳本名，資源之間使用空格隔開，參數之間使用兩個冒號隔開，在兩個HA節點上該文件必須完全一致，此文件的一般格式為：
node-name network <resource-group>
node-name表示主節點的主機名，必須和ha.cf文件中指定的節點名一致，network用於設定集群的IP地址、子網掩碼、網絡設備標識等，需要注意的是，這裡指定的IP地址就是集群對外服務的IP地址，resource-group用來指定需要heartbeat托管的服務，也就是這些服務可以由heartbeat來啟動和關閉，如果要托管這些服務，必須將服務寫成可以通過start/stop來啟動和關閉的腳步，然後放到/etc/init.d/或者/etc/ha.d/resource.d/目錄下，heartbeat會根據腳本的名稱自動去/etc/init.d或者/etc/ha.d/resource.d/目錄下找到相應腳步進行啟動或關閉操作。
LSB： Linux標准腳本文件（init script），通常放在/etc/init.d/目錄下，heartbeat1.x版本之前的管理腳本一半放在/etc/ha.d/resource.d，在這裡是/usr/local/ha/etc/ha.d/resource.d
OCF：Open Cluster Framework，默認放在/usr/lib/resource.d/heartbeat/目錄下；在這裡是/usr/local/ha/etc/ha.d/resource.d
下面介紹一下ocf和lsb格式的區別：
LSB格式的腳本必須支持status功能，必須能接收start,stop,status,三個參數；而如果是OCF格式,則必須支持start,stop,monitor三個參數.其中status和monitor參數是用來監控資源的,非常重要.
例如LSB風格的腳本,運行./Mysql status時候， 返回值包含OK或則running則表示資源正常，返回值包含stopped或者No則表示資源不正常。 假如是OCF風格的腳本,運行./Mysql monitor時候, 返回0表示資源是正常的, 返回7表示資源出現問題.
下面對配置方法進行具體說明：
node1 IPaddr::192.168.60.200/24/eth0/ Filesystem::/dev/sdb5::/webdata::ext3 httpd tomcat
其中，node1是HA集群的主節點，IPaddr為heartbeat自帶的一個執行腳步，heartbeat首先將執行/etc/ha.d/resource.d/IPaddr 192.168.60.200/24 start的操作，也就是虛擬出一個子網掩碼為255.255.255.0，IP為192.168.60.200的地址，此IP為heartbeat對外提供服務的網絡地址，同時指定此IP使用的網絡接口為eth0，接著，heartbeat將執行共享磁盤分區的掛載操作，“Filesystem::/dev/sdf1::/data1::ext3”相當於在命令行下執行mount操作，即“mount –t ext3 /dev/sdf1 /data1”，最後依次啟動httpd和tomcat服務。
16
5、認證文件(/etc/ha.d/authkeys)
authkeys文件用於設定heartbeat的認證方式，共有三種可用的認證方式：crc、md5和sha1，三種認證方式的安全性依次提高，但是占用的系統資源也依次增加。如果heartbeat集群運行在安全的網絡上，可以使用crc方式，如果HA每個節點的硬件配置很高，建議使用sha1，這種認證方式安全級別最高，如果是處於網絡安全和系統資源之間，可以使用md5認證方式。這裡我們使用crc認證方式，設置如下：
auth 1
1 crc
#2 sha1 sha1_any_password
#3 md5 md5_any_password
需要說明的一點是：無論auth後面指定的是什麼數字，在下一行必須作為關鍵字再次出現，例如指定了“auth 6”，下面一定要有一行“6 認證類型”。
最後確保這個文件的權限是600（即-rw-------）。
6、配置pacemaker
在使用CRM管理的時候，也就是heartbeat第二種配置格式，就需要配置pacemaker了。通過pacemaker可以對集群資源進行監控和配置。
在HA環境中，所有資源的信息，和對其的配置都是以xml格式進行存儲的，所以對其進行管理監控配置都是對xml文件進行讀寫。所以對pacemaker進行配置其實就是對cib.xml文件進行讀寫，這個文件在不同環境中存在於不同位置，在我們的環境中存在於/usr/local/ha/var/lib/heartbeat/crm/cib.xml，可以用vi對其進行查看。
但需要說明的是對其的改寫一定不能用vi或其他編輯器進行，而是要通過提供的工具，如cibadmin, crm等命令來進行。這是基於以下原因：
xml不易讀寫，而crm提供了具體的，對應的命令來進行資源信息的監控，配置管理。
這個文件的修改直接作用於HA環境的變更，如果在裡面執行了一個刪除服務的操作，那麼這個操作可能會破壞整個環境的運行，所以HA提供了一套機制來避免這種狀況的發生，這個機制名為shadow。即我們在通過命令工具修改這個文件時，會將修改後的配置嘗試運行，檢測一遍，看是否有錯誤，如果有錯則會不能進行修改的提交，這樣就保證了配置的正確性和環境的穩定性。因為手動直接修改這個文件無法應用這個機制，所以不能使用手動修改。
另外需要說明的是這個文件在所有節點上會自動保持同步，如果有一個節點上面的cib.xml有變更，則其他節點會自動進行該文件的增量拷貝。
采用pacemaker管理集群的方法有兩種，分別如下：
（1） 轉換v1.x為v2.x格式文件
如果要采用heartbeat的v2.x格式配置文件，最簡單的辦法就是通過heartbeat提供的一個使用python寫的轉換工具，可直接將資源配置文件從v1.x轉換為v2.x格式，
/usr/local/ha/lib/heartbeat/haresources2cib.py /usr/local/ha/etc/ha.d/haresources
這樣就自動生成/usr/local/ha/var/lib/heartbeat/crm/cib.xml文件了。
（2）通過Pacemaker-Python-GUI
也就是通過GUI圖形界面進行相關的配置
7、通過pacemaker配置和管理HA集群
通過以下幾個步驟即可完成：
安裝Pacemaker-Python-GUI
將集群配置為Pacemaker（CRM）集中管理方式,即修改ha.cf文件
給hacluster用戶創建密碼
啟動heartbeat服務

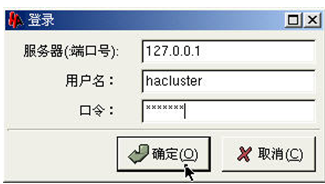

登陸xwindow，執行hb_gui程序即可，如圖3所示：
圖3
未完待續！
