嵌入式Linux裸機開發（十二）――iNand簡介
一、iNand簡介
iNand是SanDisk公司研發的存儲芯片，可以看成SD卡或MMC卡芯片化。 iNand是SanDisk公司符合eMMC協議的芯片系列名稱，內部采用MLC存儲顆粒。iNand接口電路設計復雜，功能完善，提供eMMC接口協議，與SoC的eMMC控制器配對通信。
相對MLC NandFlash，iNAND有以下優點：
1、提高性能
A、減少SOC的工作量，節約SOC資源。
如果使用MLC做存儲，SOC要參與FLASH的壞塊管理、ECC校正等管理，會犧牲部分SOC性能， 而使用iNAND的話，FLASH的管理工作都有iNAND完成，SOC只在需要時對iNAND進行讀寫，其他時候完全可以不需要理會iNAND。B、讀 寫速度快
iNAND內置Cache模塊，如果要存儲小於4K的小容量文件時，Cache能夠幫助用戶將速度提高至MLC的10倍左右，並且 Cache模塊不需要用戶控制，只要存儲小容量文件，Cache自動啟動，非常方便。 iNAND可以將內置的MLC FLASH模擬成為為SLC，是iNAND具有SLC的讀寫速度及其他性能，從而提高讀寫速度。
C、產品更可靠穩定iNAND內置掉電保護、Wear leveling等SANDISK專利技術，可以幫助客戶提高FLASH的讀寫壽 命，以及防止系統忽然掉電損壞系統文件，降低產品返修率。
2、降低系統成本
首先因為iNANDZ中選用的FLASH一般都是市場上最新、最先進制程的FLASH，所以iNAND具有一定的價格優勢。 其次，iNAND不同容量的封裝一致，客戶如果某款機型有不同容量的幾個型號，那麼它PCB只需要做一套即可，可以幫助客戶簡化工作、提高效率，比如蘋果 iPHONE有8G、16G等容量產品，他的PCB只需要一套，生產時候貼上對用的iNAND即可。
3、方便采購
采購iNAND時候只需要注意使用的容量，不需要管制程、架構。而很多CPU對普通NAND FLASH不是完全兼容，假如某款CPU最多支持51nm制程的FLASH，如果FLASH廠家產品升級，該客戶就可能遇到采購困難等問題，而且市場上也 有三星、現代、美 光等公司的產品，他們都是完全遵照JEDEC委員會的標准，產品完全兼容。
4、使用簡單，加快產品研發進度
A、對軟件工程師而言，FLASH制程改變，其對應驅動也需要隨之變化，其程序移植、代碼升級都要重新調試，而 iNAND的產品驅動完全一樣，一次調試成功就無後顧之憂；
B、對應硬件工程師也可能會因為新FLASH要重新布板，增加工作強度，而iNAND不管多大 容量，封裝都一樣，如果貴司產品容量升級，可以直接在原先的PCB上換上更高容量的iNAND即可。
二、iNand接口

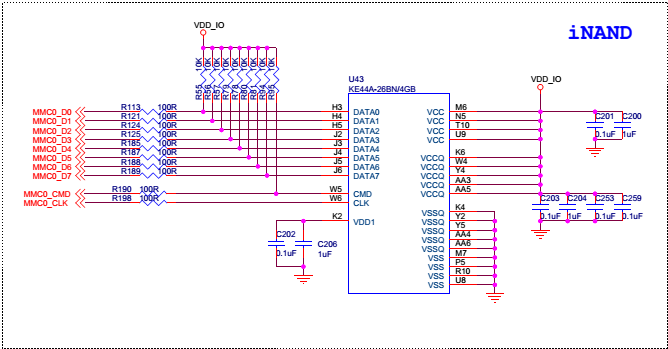

iNand連接在SD/MMC通道，與SD卡相比，iNand芯片的IO引腳有8個，是SD卡的芯片化，軟件操作與SD卡基本相同。硬件接口功能如下：A、iNand的IO支持1、4、8bit並行傳輸B、CMD引腳用來傳輸命令 C、CLK引腳用來傳輸同步時鐘信號
