了 解共模和差模信號之間的差別，對正確理解脈沖磁路和工作模塊之間的關系是至關重要的。變壓器、共模扼流圈和自耦變壓器的端接法，對在局域網（LAN）和通 信接口電路中減小共模干擾起關鍵作用。共模噪音在用無屏蔽對絞電纜線的通信系統中，是引起射頻干擾的主要因素，所以了解共模噪音將有利於更好地了解我們關 心的磁性界面的電磁兼容論點。本文的主要目的是闡述差模和共模信號的關鍵特性和共模扼流圈、自耦變壓器端接法主要用途，以及為什麼共模信號在無屏蔽對絞電 纜線上會引起噪音發射。在介紹這些信號特點的同時，還介紹了抑制一般噪音常用的方法。

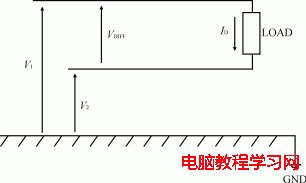

圖1差模信號
圖2差模信號的波形圖
2差模和共模信號
我們研究簡單的兩線電纜，在它的終端接有負載阻抗。每一線對地的電壓用符號V1和V2來表示。差模信號分量是VDIFF，共模信號分量是VCOM，電纜和地之間存在的寄生電容是Cp。其電路如圖1所示，其波形如圖2所示。
2．1差模信號
純差模信號是：V1=－V2（1）
大小相等，相位差是180°
VDIFF=V1－V2（2）
因為V1和V2對地是對稱的，所以地線上沒有電流流過。所有的差模電流（IDIFF）全流過負載。
在以電纜傳輸信號時，差模信號是作為攜帶信息“想要”的信號。局域網（LAN）和通信中應用的無線收發機的結構中安裝的都是差模器件。兩個電壓（V1＋V2）瞬時值之和總是等於零。
2．2共模信號
純共模信號是：
V1=V2=VCOM（3）
大小相等，相位差為0°
V3=0（4）
共模信號的電路如圖3所示，其波形如圖4所示。
因為在負載兩端沒有電位差，所以沒有電流流過負載。所有的共模電流都通過電纜和地之間的寄生電容流向地線。在以電纜傳輸信號時，因為共模信號不攜帶信息，所以它是“不想要”的信號。
圖3共模信號
圖4共模信號的波形圖
圖5無屏蔽對絞線系統中的差模信號
圖6無屏蔽對絞線系統中的共模信號
兩個電壓瞬時值之和（V1＋V2）不等於零。相對於地而言，每一電纜上都有變化的電位差。這變化的電位差就會從電纜上發射電磁波。
