ethtool在Linux中的實現框架和應用

日期:2017/3/3 16:25:22   编辑:關於Linux

Linux 網卡驅動程序對 ethtool 的支持和實現

從典型的以太網控制器說起

網卡工作在 OSI 網絡體系的 最後兩層,物理層和數據鏈路層,物理層定義了數據傳送與接收所需要的電與光信號、線路狀態、時鐘基准、數據編碼和電 路等,並向數據鏈路層設備提供標准接口。物理層的芯片稱之為 PHY。數據鏈路層則提供尋址機構、數據幀的構建、數據差 錯檢查、傳送控制、向網絡層提供標准的數據接口等功能。以太網卡中數據鏈路層的芯片稱之為 MAC 控制器。很多網卡的 這兩個部分是做到一起的。他們之間的關系是 PCI 總線接 MAC 總線,MAC 接 PHY,PHY 接網線(當然也不是直接接上的, 還有一個變壓裝置)。

一般地,一個典型的以太網控制器的基本結構如圖 1 所示:

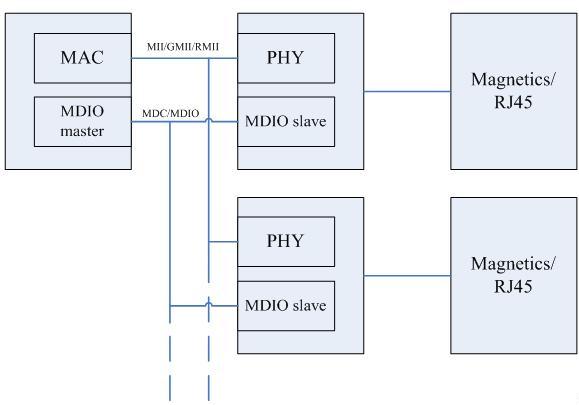

圖 1. 一個典型的符合 IEEE802.3 標准的的以太網控制器結構圖

數據鏈路層 MAC 是 Media Access Control 的縮寫,即媒體訪問控制子層協議。該協議位於 OSI 七 層協議中數據鏈路層的下半部分,主要負責控制與連接物理層的物理介質。在發送數據的時候,MAC 協議可以事先判斷是否 可以發送數據,如果可以發送將給數據加上一些控制信息,最終將數據以及控制信息以規定的格式發送到物理層;在接收數 據的時候,MAC 協議首先判斷輸入的信息並是否發生傳輸錯誤,如果沒有錯誤,則去掉控制信息發送至 LLC 層。以太網 MAC 由 IEEE-802.3 以太網標准定義。

物理層 PHY 是物理接口收發器,它實現物理層。包括 MII/GMII(介質獨立 接口)子層、PCS(物理編碼子層)、PMA(物理介質附加)子層、 PMD(物理介質相關)子層、MDI 子層。

MII 即 媒體獨立接口 , “媒體獨立”表明在不對 MAC 硬件重新設計或替換的情況下,任何類型的 PHY 設備都可以正常工作。包 括分別用於發送器和接收器的兩條獨立信道。每條信道都有自己的數據、時鐘和控制信號。MII 數據接口總共需要 16 個信 號,包括 TX_ER,TXD<3:0>,TX_EN,TX_CLK,COL,RXD<3:0>,RX_EX,RX_CLK,CRS,RX_DV 等。

RMII (Reduced Media Independant Interface ) 是簡化的 MII 接口 ,在數據的收發上它比 MII 接口少了一倍的 信號線,所以它一般要求是 50 兆的總線時鐘 。RMII 一般用在多端口的交換機,它不是每個端口安排收、發兩個時鐘,而 是所有的數據端口公用一個時鐘用於所有端口的收發 ,這裡就節省了不少的端口數目。RMII 的一個端口要求 7 個數據線 ,比 MII 少了一倍,所以交換機能夠接入多一倍數據的端口。和 MII 一樣,RMII 支持 10 兆和 100 兆的總線接口速度 。

GMII(Gigabit MII) 是千兆網的 MII 接口,這個也有相應的 RGMII 接口,表示簡化了的 GMII 接口。GMII 采用 8 位接口數據,工作時鐘 125MHz,因此傳輸速率可達 1000Mbps 。同時兼容 MII 所規定的 10/100 Mbps 工作方式。

MII 管理接口是個雙信號接口,一個是時鐘信號 MDC,另一個是數據信號 MDIO。通過管理接口,上層能監視和控 制 PHY 的寄存器。PHY 裡面的部分寄存器是 IEEE 定義的,這樣 PHY 把自己的目前的狀態反映到寄存器裡面,MAC 通過管 理接口不斷的讀取 PHY 的狀態寄存器以得知目前 PHY 的狀態,例如連接速度,雙工的能力等。當然也可以通過管理接口設 置 PHY 的寄存器達到控制的目的,例如流控的打開關閉,自協商模式還是強制模式等,這也是 ethtool 的工作原理。

MDIO/MDC,即 PHY 管理接口串行通信總線,該總線由 IEEE 通過以太網標准 IEEE 802.3 的若干條款加以定義。 MDIO 是一種簡單的雙線串行接口,將管理器件 ( 如 MAC 控制器、微處理器 ) 與具備管理功能的收發器 ( 如多端口吉比 特以太網收發器或 10GbE XAUI 收發器 ) 相連接,從而控制收發器並從收發器收集狀態信息。可收集的信息包括鏈接狀態 、傳輸速度與選擇、斷電、低功率休眠狀態、TX/RX 模式選擇、自動協商控制、環回模式控制等。除了擁有 IEEE 要求的功 能之外,收發器廠商還可添加更多的信息收集功能。

MDC 則是管理數據的時鐘輸入,最高速率可達 8.3MHz。MDIO 是管理數據的輸入輸出雙向接口,數據是與 MDC 時鐘同步的。MDIO 的工作流程為:

MDIO 接口在沒有傳輸 數據的空閒狀態(IDLE)數據線 MDIO 處於高阻態。

MDIO 出現一個 2bit 的開始標識碼 (01) 一個讀 / 寫操作開始。

MDIO 出現一個 2bit 數據來標識是讀操作 (10) 還是寫操作 (01)。

MDIO 出現一個 5bit 數據標識 PHY 的地址。

MDIO 出現一個 5bitPHY 寄存器地址。

MDIO 需 要 2 個時鐘的訪問時間。

MDIO 串行讀出 / 寫入 16bit 的寄存器數據。

MDIO 恢復成 IDLE 狀態,同時 MDIO 進入高阻狀態。

注:以上內容部分摘選自互聯網。

Linux 設備驅動程序 中對 ethtool 的支持

目前幾乎所有的網卡驅動程序都有對 ethtool 的支持,其框架如圖 2 所示,ethtool 框架包 含內核空間和用戶空間兩部分:用戶空間的部分負責將 ethtool 命令發送到內核,並接收命令的執行結果;內核空間的部 分根據相應的命令字,通過 MDIO/MDC 讀寫 MII 寄存器,實現對網卡的管理,並把執行結果傳回用戶空間。由於 Linux 網 絡驅動程序是一個復雜而龐大的體系,這裡只介紹驅動程序中對 MII 寄存器的定義,對 MDIO/MDC 的支持以及驅動程序中 實現如何實現 ethtool 功能部分。

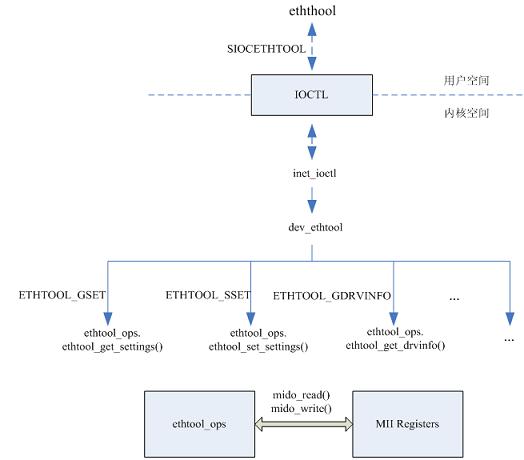

圖 2.ethtool 在 Linux 中的實現框架

IEEE 802.3 規定的 MII 寄存器

關於 MII/GMII 接口 PHY 寄存器的定義在 802.3 的 22.2.4 Management functions. 章節中,如該章節中的 Table 22 – 6 和 Table 22 – 7(即本文的圖 3 和圖 4,均出自 http://standards.ieee.org/getieee802/download/802.3-2008_section2.pdf)所示,

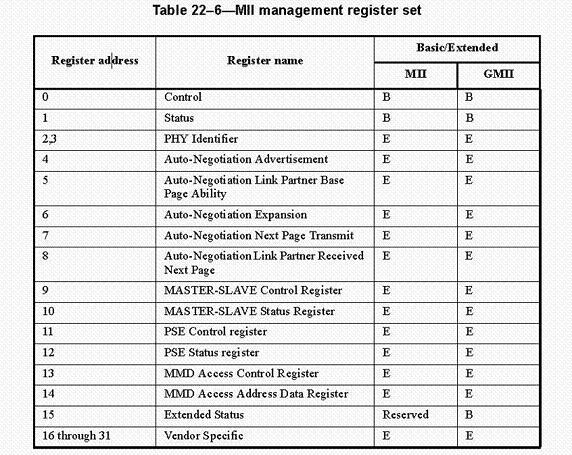

圖 3. IEEE802.3 定義的 MII 管理寄存器集

可以 看到寄存器分為基本集和擴展集,基本集的定義因 GMII 和 MII 而不同,對於 MII, 基本集包括寄存器 0 控制寄存器和 1 狀態寄存器,而對於 GMII;基本集包括寄存器 0、1 和 15。控制寄存器 0 和狀態寄存器 1 的定義如圖 3 所示:

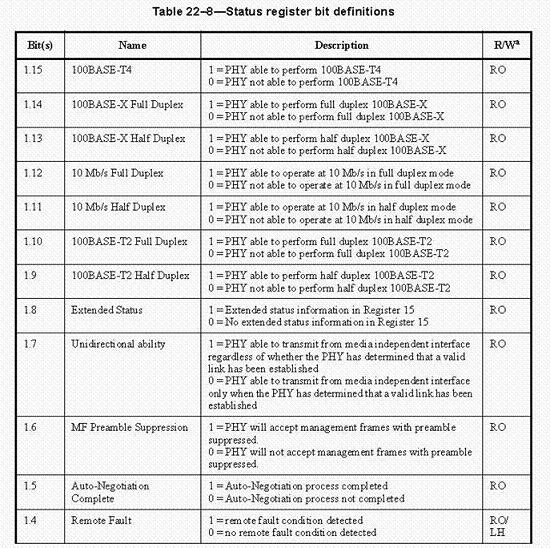

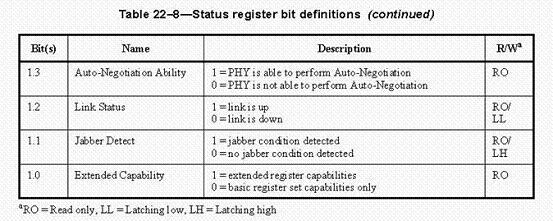

圖 4. IEEE802.3 定義的寄存器 0 控制寄存器和 1 狀態寄存器

對寄存器 0 和寄存器 1 的讀寫 可以實現對網卡的管理,清單 1 列出了部分 PHY 管理寄存器以及控制寄存器和狀態寄存器的各個 bit 的定義。

清 單 1,/kernel/drivers/net/Mii.h, 定義 PHY 管理寄存器

#define MII_BMCR            0x00        /* Basic

mode control register */
#define MII_BMSR            0x01        /* Basic mode status register  */
#define MII_PHYSID1         0x02        /* PHYS ID 1                   */
#define MII_PHYSID2         0x03        /* PHYS ID 2                   */
#define MII_ADVERTISE       0x04        /* Advertisement control reg   */
#define MII_LPA             0x05        /* Link partner ability reg    */
#define MII_EXPANSION       0x06        /* Expansion register          */
#define MII_CTRL1000        0x09        /* 1000BASE-T control          */
...

/* Basic mode control register. */
#define BMCR_RESV               0x003f  /* Unused...                   */
#define BMCR_SPEED1000          0x0040  /* MSB of Speed (1000)         */
#define BMCR_CTST               0x0080  /* Collision test              */
#define BMCR_FULLDPLX           0x0100  /* Full duplex                 */
#define BMCR_ANRESTART          0x0200  /* Auto negotiation restart    */
#define BMCR_ISOLATE            0x0400  /* Disconnect DP83840 from MII */
#define BMCR_PDOWN              0x0800  /* Powerdown the DP83840       */
#define BMCR_ANENABLE           0x1000  /* Enable auto negotiation     */
#define BMCR_SPEED100           0x2000  /* Select 100Mbps              */
#define BMCR_LOOPBACK           0x4000  /* TXD loopback bits           */
#define BMCR_RESET              0x8000  /* Reset the DP83840           */

/* Basic mode status register. */
#define BMSR_ERCAP              0x0001  /* Ext-reg capability          */
#define BMSR_JCD                0x0002  /* Jabber detected             */
#define BMSR_LSTATUS            0x0004  /* Link status                 */
#define BMSR_ANEGCAPABLE        0x0008  /* Able to do auto-negotiation */
#define BMSR_RFAULT             0x0010  /* Remote fault detected       */
#define BMSR_ANEGCOMPLETE       0x0020  /* Auto-negotiation complete   */
#define BMSR_RESV               0x00c0  /* Unused...                   */
#define BMSR_ESTATEN        0x0100      /* Extended Status in R15 */
#define BMSR_100FULL2       0x0200      /* Can do 100BASE-T2 HDX */
#define BMSR_100HALF2       0x0400      /* Can do 100BASE-T2 FDX */
#define BMSR_10HALF             0x0800  /* Can do 10mbps, half-duplex  */
#define BMSR_10FULL             0x1000  /* Can do 10mbps, full-duplex  */
#define BMSR_100HALF            0x2000  /* Can do 100mbps, half-duplex */
#define BMSR_100FULL            0x4000  /* Can do 100mbps, full-duplex */
#define BMSR_100BASE4           0x8000  /* Can do 100mbps, 4k packets  */

通過 MDC/MDIO 讀寫 MII 寄 存器的具體實現

在本文的前面部分介紹過 MDC/MDIO 的工作流程,網卡驅動程序中的 MDIO 讀寫函數 mdio_read 和 mdio_write,也就是清單 3 中的函數指針的具體實現是在各個網卡的驅動程序文件中完成的,都遵從 IEEE802.3 MDIO 的 幀格式。典型的幀格式是第 22 條款中定義的格式:

圖 5.IEEE802.3 條款 22 定義的 MDIO 幀格式

域 長度(bit) 說明 ST 2bits 01b OP 2bits 操作碼,寫為 01b,讀為 10b PHYADR 5bits PHY ID REGADR 5bits 寄存器地址 TA 2 bits 狀態轉換域,讀操作為 X0b, 寫操作為 10b DATA 16 bits 數據

在驅動程序中實現 ethtool 功能

在 kernel/include/linux/ethtool.h 定義了結構體 ethtool_ops,這個結構體的所有成員都是函數指針類型,定義了 ethtool 可以實現的功能,該結構體成員變量較多,在這裡就不列出代碼清單;同時,在結構體 net_device 中也有成員變 量 ethtool_ops 如清單 2 所示,

清單 2,kernel/include/linux/NetDevice.h, net_device 中成員變量 ethtool_ops

struct net_device
{
...
const struct ethtool_ops *ethtool_ops;
...
}

網卡驅動程序需要初始化 ethtool_ops 並且實現其定義的函數功能,從而實現對 ethtool 的支持,以 Dm9000.c 為例。

清單 3,kernel/drivers/net/Dm9000.c,DM9000 驅動程序對 ethtool 的支持

static

const struct ethtool_ops dm9000_ethtool_ops = {
    .get_drvinfo        = dm9000_get_drvinfo,
.get_settings= dm9000_get_settings,
    .set_settings       = dm9000_set_settings,
    .get_msglevel       = dm9000_get_msglevel,
    .set_msglevel       = dm9000_set_msglevel,
.nway_reset= dm9000_nway_reset,
    .get_link       = dm9000_get_link,
    .get_eeprom_len         = dm9000_get_eeprom_len,
    .get_eeprom         = dm9000_get_eeprom,
.set_eeprom= dm9000_set_eeprom,
.get_rx_csum= dm9000_get_rx_csum,
.set_rx_csum= dm9000_set_rx_csum,
.get_tx_csum= ethtool_op_get_tx_csum,
.set_tx_csum= dm9000_set_tx_csum,
};
...
ndev->ethtool_ops    = &dm9000_ethtool_ops;
...

清單 3 中的各個函數在 DM9000 的驅動程序中均有實現,比如如果需要查看當前網絡的連接情況,可以通過 dm9000_get_link 獲得,函數的具體實現如清單 4:

清單 4,dm9000_get_link

static u32

dm9000_get_link(struct net_device *dev)
{
    board_info_t *dm = to_dm9000_board(dev);
u32 ret;

    if (dm->flags & DM9000_PLATF_EXT_PHY)
        ret = mii_link_ok(&dm->mii);
    else
        ret = dm9000_read_locked(dm, DM9000_NSR) & NSR_LINKST ? 1 : 0;

    return ret;
}
kernel/drivers/net/Mii.c
int mii_link_ok (struct mii_if_info *mii)
{
    /* first, a dummy read, needed to latch some MII phys */
    mii->mdio_read(mii->dev, mii->phy_id, MII_BMSR);
    if (mii->mdio_read(mii->dev, mii->phy_id, MII_BMSR) & BMSR_LSTATUS)
        return 1;
    return 0;
}

可以看到最終的實現還是通過 MDIO/MDC 讀取 PHY 寄存器得到。

除了管理網卡的命令,ethtool 還有還 有其它擴展的功能,ethtool 的框架十分有利於新功能的擴展,開發人員可以在這個框架裡加入自己想要的功能來實現對除 了網卡管理的其它功能,事實上,現在的 ethtool 已經提供了一些其它的功能,比如用來實現網卡 Firmware 的刷寫和更 新,對網絡驅動程序日志的控制等,這些新功能對於調試程序,修正錯誤是十分有利的。

清單 5, 部分 ethtool 的 擴展功能:firmware 更新和修改日志級別

ethtool -f|--flash DEVNAME   FILENAME
ethtool -s|--change DEVNAME  msglvl %d

使用 ethtool 配置和管理網卡

上一節主要介紹了 ethtool 實 現的基礎和方法,本節將主要介紹 ethtool 的一些用法,主要集中在 ethtool 在配置和管理網卡方面的用法。

了 解 ethtool 用法最好的方法是查看 ethtool 的幫助信息“ethtool -h” 或者 “man ethtool”,由於幫助信息很多,這 裡就不一一列出了,將會舉例一些實際的應用例子代替。

實例 1,利用 ethtool 來查看網卡接口 eth4 的信息

清單 6,查看網卡的接口信息

root@IMMV2-DEV4:~# ethtool eth4
Settings for eth4:
       Supported ports: [ TP ]
       Supported link modes:   10baseT/Half 10baseT/Full
                               100baseT/Half 100baseT/Full
                               1000baseT/Full
       Supports auto-negotiation: Yes
       Advertised link modes:  10baseT/Half 10baseT/Full
                               100baseT/Half 100baseT/Full
                               1000baseT/Full
       Advertised auto-negotiation: Yes
       Speed: 100Mb/s
       Duplex: Full
       Port: Twisted Pair
       PHYAD: 1
       Transceiver: internal
       Auto-negotiation: on
       Supports Wake-on: g
       Wake-on: g
       Link detected: yes

實例 2,關閉網卡的自動協商並且查看修改結果。

清單 7,關閉網卡的自動 協商並且查看修改結果

root@IMMV2-DEV4:~# ethtool -s eth4 autoneg off
root@IMMV2-DEV4:~# ethtool eth4
Settings for eth4:
    Supported ports: [ TP ]
    Supported link modes:   10baseT/Half 10baseT/Full
                           100baseT/Half 100baseT/Full
                           1000baseT/Full
    Supports auto-negotiation: Yes
    Advertised link modes:  Not reported
    Advertised auto-negotiation: No
    Speed: 100Mb/s
    Duplex: Full
    Port: Twisted Pair
    PHYAD: 1
    Transceiver: internal
    Auto-negotiation: off
    Supports Wake-on: g
    Wake-on: g
    Link detected: yes

實例 3,關閉網卡的自動協商並且修改網卡的速率為 10Mb/s

清單 8,關閉網卡 的自動協商並修改網卡速率為 10Mb/s

root@IMMV2-DEV4:~# ethtool -s eth4 autoneg off speed 10
root@IMMV2-DEV4:~# ethtool eth4
Settings for eth4:
       Supported ports: [ TP ]
       Supported link modes:   10baseT/Half 10baseT/Full
                               100baseT/Half 100baseT/Full
                               1000baseT/Full
       Supports auto-negotiation: Yes
       Advertised link modes:  Not reported
       Advertised auto-negotiation: No
       Speed: 10Mb/s
       Duplex: Full
       Port: Twisted Pair
       PHYAD: 1
       Transceiver: internal
       Auto-negotiation: off
       Supports Wake-on: g
       Wake-on: g
       Link detected: yes

ethtool 的其它功能可以根據其幫助信息規定的語法來實現,這裡就不一一列舉。

擴展 ethtool

根據 NIC 的一些特性,可以擴展 ethtool 來完成對網卡特殊功能的支持,一個典型的擴展應 用就是增加 ethtool 對 SideBand 的支持功能,有關 SideBand 的介紹可以參考 IBM developerWorks 《淺談 NCSI 及其 在 Linux 上的實現

》。圖 6 是一個通過添加自定義的 cmd 和對應的實現函數來完成 SideBand 的 select_channel,enable_channel 及 disable_channel 等功能的框圖。以 select_channel 為例,可以通過如下的步驟來 實現。

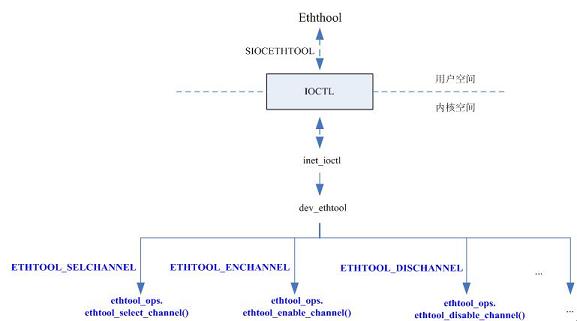

圖 6, 擴展 ethtool 的 sideband 管理功能

ethtool 的 在用戶空間和內核空間同時添加命令字 ETHTOOL_SELCHANNEL;

在 ethtool.ops 中添加與 ETHTOOL_SELCHANNEL 相對應的執行函數 ethtool_select_channel;

在 dev_ethtool 函數中實現 ethtool_select_channel() 功能,這個函數的功能是利用協議棧的包發送接口向 NIC 的 mac 層發送包裝後的 NCSI 命令 協議包,並且接受相應的回應 , 類似的對於 ethtool_enable_channel(),ethtool_disable_channel 都可以按照相同的方 法來擴展,可以看出 ethtool 框架的擴展性是很好的,有利於開發人員根據實際需要來量身定制。

總結

ethtool 是一個 Linux 下功能強大的網絡管理工具,本文首先介紹了這個工具的實現原理和方法,重點介紹了 IEEE802.3.22 中的 MII 管理寄存器和 MDIO/MDC 標准以及 Linux 網絡驅動程序中對 ethtool 的支持,然後實例說明了利 用這個工具管理網卡的方法,最後介紹了在 ethtool 框架上擴展 SideBand 管理的實例,可以作為廣大開發人員的一個參 考。
